特注フラット三脚の長さ

以前のブログで少し触れていますが
K-ASTEC特注仕様のフラット三脚を計画しています。
上図は三脚メーカーから届いた承認図で，既にサンプル品を製作中です。
　

市販されている大型三脚は４～５段のものばかりで
全段伸ばさない天体撮影での使用に限っては無用の長物と感じていましたので
特注で１～２段のものを作ることにしました。
１段当たりを長くして段数を減らせば，伸ばさずに使えるため強度を損なわないうえ
使わない段をなくすことで重量も軽くできます。

サンプルは２段式とし
さし当たり図の寸法で作っていますが収納長が約700mmになります。
この長さは天体撮影時は強度最優先で伸ばさずに（伸ばすのは水平調整程度）
一般撮影では最大に伸ばせば実用になるように考えました。
（フラット三脚なのでエレベーター機能はありませんが
一般撮影ではセンターポールを併用する事で高さを稼ぐことはできます）

収納時の700mmは，海外遠征に使われるようなスーツケースに
対角線方向なら入ると思いますが，フラット三脚のメリットが薄れてしまいそうです。
短いと，天頂付近の構図を取ったり極望を覗くときに大変なので700mmとしましたが
商品化する場合は，もう少し短い方が好まれるでしょうか？
車での移動がメインなら実用性を優先した700mm程度は妥当とも思いますが。
　

マイクロ フォーカス アジャスター(MFA)

カメラレンズでの天体撮影に要求される精密なピント合わせと
そのピント位置の保持をサポートするツールを開発中です。

写真はEF100mmF2.8L MACROでの評価用として試作したもので
ボールベアリングで保持された超小型送りステージをレンズ上部に配置し
その平行移動をヘリコイドリングに伝えピントを調整／ロックする仕掛けです。

タイミングベルトを応用し平行移動をヘリコイドの回転力として伝えていますが
送りネジのストロークがきめ細かい事から微妙なピント位置の調整ができます。
また，この送りステージは送りツマミの反対側はロック機構になっているので
ピント位置の固定もできます。
苦労して合わせたピントが不用意にずれてしまう事がありません。

このEF100mm MACROレンズ用は安定性を増すためバンド幅を広くしたうえで
縦横構図の切り替えができるようにして専用品として開発を進める予定です。

またレボルビング装置と組み合わせたMFAも平行して開発いたします。
レボルビング装置のカメラプレートに送りステージをつけるのですが
板バネでレンズに押しつける機構を採用し，ある程度の汎用性を持たせる予定です。

EF100mm MACRO専用は18,000円程度(バンド式の三脚台座付)
レボルビング装置用の汎用タイプは10,000円以下での商品化を目指します。
　
　

日食遠征用追尾機能つきのジンバル雲台

このところ各社から，ポータブル赤道儀が相次いで発売されておりますが
完全なブームになっているようです。
特にビクセンのポラリエはショップに入荷してもすぐ売れ切れるほどの勢いとのことです。日食も大きく後押ししているのでしょう。
　

そこで流行に乗り遅れないよう（笑）手持ちの材料でポタ赤を組んでみました。
赤道儀と言ってもジンバル雲台に
スターベースさんのTG汎用微動装置とモータードライブを組み合わせただけです。
（写真はモーター部を仮につけただけのイメージ状態です）

ジンバルの場合，一般のポタ赤ではカメラの取付位置が北に偏りますが
少しでもバランスを良くするようモーターも含めて直線状に配置し
全体を南側にシフトしてみました。
長手方向に延びていますが，幅は小さいので遠征には便利な形状かと思います。
小型ですが上記のような小口径の望遠鏡(FC-60)なら十分すぎる強度です。

三脚に付けた高度・方位調整装置との着脱は
アルカスイス規格のクイックリリースプレートで行います。

以下は高度調整部から取り外した状態ですが
どちらかと言うと追尾機能つきのジンバル雲台ですね。

　

上記の赤道儀はお遊び感覚で作っただけですから
現時点では商品化の予定などはありませんが
ポラリエなどでご使用いただける小型の高度・方位調整装置は検討中です。
また，先日もちょっと触れましたが
ポータブル赤道儀用として段数を減らした特注のフラット三脚も計画中です。
(段数:2段，パイプ径:32.5mm，1段当たりの長さ600mm，重量:1.6kg　全て計画値)

これもコストの問題等で商品化できるかは微妙ですが
現在メーカーでサンプルを製作中なので
もしかすると近いうちに試作品をお披露目できるかと思っています。

フラット撮影用ELシート

これまでずっと冷却CCDでの撮影は
そのほとんどがダークやフラット補正は行っていませんでしたが

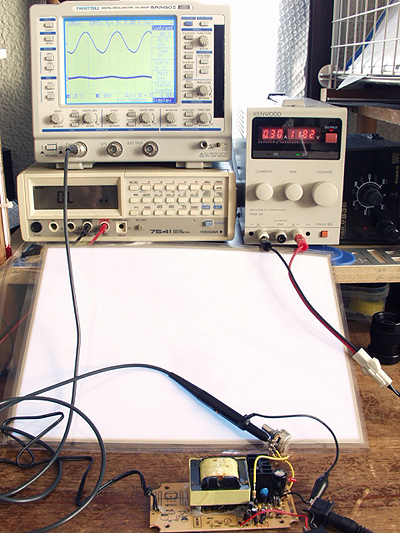

今年は少しでも進歩するためフラット撮影のためELシートを入手しました。

このELシートはインバーター付で送料込み2,800円！
ELシートがどんなものかをテストする目的もあって購入してみました。

目的が違うのでフラット撮影用には明るすぎるため
ちょっと手を入れて調光できるようにしました。

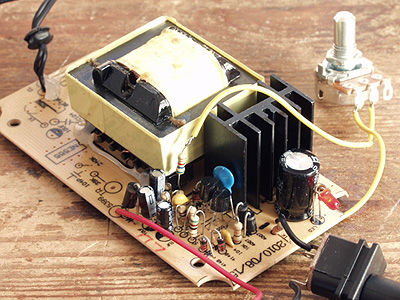

幸いトランジスターで発信とスイッチングを行うごく簡単な回路だったので
スイッチング用トランジスターのベース電流を調整してみました。
これでスイッチングの強度を調整するので
基本的に出力電圧が変化しますが，同時に発信周波数も変わっています。
手を入れる前は240V程の電圧で明るく点灯していましたが
100Vほどまで絞ると程良い明るさになるみたいです。

ただこのELシートはどう見ても明るさのムラが縞模様に見えます。
乳白色のアクリル板などで平均化できるのでしょうか？
仮にELシートは使えなくとも
2,800円ならインバーター代だけと思っても安い買い物かも知れませんね。

電圧と発信周波数を調整できるインバーターは簡単に作れますが
作る手間を考えると改造の方が手っ取り早いです。

遠隔操作対応のスライディングルーフ

写真は天文ハウストミタに展示しているスライディングルーフです。
写真のタイプは約2×2mmですが，約3m×2mも取り扱っているそうです。

特徴はルーフ開閉用モーターが標準付属で
オプションになりますが，インターネット経由でルーフの開閉や
赤道儀の電源をON/OFFできる8CHのI/Oターミナルをつけられるとのこと。
基本的にはインターネット天文台対応ですが，自宅の庭に据える場合でも
降雨でルーフを閉めることもできるので安心して放置撮影ができそうです。
（もちろん自宅庭設置でも無線LANとリモートディスクトップなどを使えば
全てを遠隔操作できます。降雨センサー等はオプションです）

　
　

ドアは鉄板製で電子ロック仕様となっています。
個人的にはセキュリティは大きなウエイトなので鉄製のドアに特に魅力を感じました。

製作メーカーのAstroDreamTechでは，このスライディングルーフを
モンゴルと西オーストラリアに設置する予定で
１人で１台を専用するスタイルでオーナーを募っているそうです。
　

あけましておめでとうございます

年末年始は家族全員で観測所ですごしました。
12月30日の夜は月が沈んだ夜半(正確には31日)には素晴らしい星空になりましたが
なぜか？星の写真はありません。
代わりの写真は翌朝の日の出時の観測所です。気温はマイナス５℃でした。

2005年夏の着工以来６年半。夫婦二人だけでの建設なので
スローペースですがどうにか真冬でも暖かく過ごせるようになりました。
肝心の観測機材は度々のシステム変更などで眼視観測さえできない状態ですが
暖かくなるころには15cm屈折で撮影できるようにしたいものです。

　

上の写真は昨年開発したカメラ用レボルビング装置と
冷却CCDカメラ用スケアリング調整機能つきのフォーカサーです。

本年はいよいよ私が設計した小型赤道儀を商品化します。
両軸駆動の自動導入仕様ですが
極軸部のみを使い高精度ポータブル赤道儀としても使用できます。
設計思想はこのブログで紹介しましたが，現在試作段階でこの春には発売予定です。

上記赤道儀の他でも引き続きユニークなアイデア商品を開発して行く所存ですので
本年もよろしくお願いします。

　

Web用カメラの修理

Web用として常用しているカメラは，OLYMPUS E-10と言う古いデジカメです。
大口径のガラス非球面レンズを採用しておりその写りは大変気に入っていました。

ところが先日撮影中に落として壊してしまいました。
レンズ内で一部のレンズが脱落しており全く写りません。
10～20cm程度の高さからでしたが，古いので接着材がはずれかかっていたようです。

しかたなく暫くの間，同じOLYMPUS E-330で代用していましたが
どうしても写りに納得行かず修理できないか分解してみました。

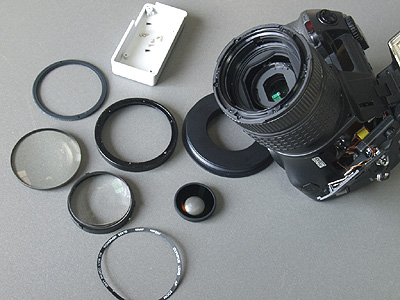

前玉から順次分解して行き２枚のレンズを外すと，外れたズーミング用レンズ
にたどりつけたので，元の位置に接着して何とか修理できました。
中央の黒く写っているのが問題のレンズです。

このE-10は400万画素で起動は大変遅いのですが
SQ(640×480)しか使わないWeb用としてはなんの問題もありません。

中之島のご紹介

先週はトカラ列島の中之島に出張していました。
滞在中はずっと好天でじつに助かりました。
なにしろ，星が見えないと赤道儀改造後の追尾や
自動導入のテストができないから，晴れるまで帰れなかったのです。

また，ドーム内の作業は，雨天だとスリットが開けられず
薄暗い中での作業となり効率が落ちるのですが
今回は清々しい秋風の中，スリット全開で仕事ができてはかどりました。

-----------------------------------------------------------

中之島関連は最後になるので，ここからは島を簡単にご紹介します。

中之島への交通手段はフェリーのみです。
往路は順調でしたが，復路は台風13号が急速に接近したため
欠航が危ぶまれましたが，何とか帰ることができました。
台風接近中の港の光景にはみえませんが
途中，接岸できなかった港には立ち寄らずにきたそうです。
一旦欠航すると数日間足止めを食らうことになるのですから
フェリーは大揺れでしたが，戻れてほっとしました。

　
島の中央は小高い丘になっていて，そこに中之島天文台があります。
廻りは草原なので視界が開けています。
特に南側は海が見えており，諏訪之瀬島も見えます。


　

今までに何度か紹介しましたが，島でお世話になった回遊倶楽部です。
後にそびえる標高979mの御岳は９合目まで車で登れるそうです。
少し噴煙を上げていました。


　
　　
抜けるような青空でした。島バナナが美味しかったです。


　
　
夜は宿の庭でトミタのスタッフと機材を持ち出して夜空をたのしみました。
透明度も良かったので月が沈んだ後は驚くほどの星空でした。
気にならない程度の照明がついていますが宿に頼めば照明は消してくれるそうです。


　
　
最後は一番ハマった島の温泉です。
西地区と東地区に２カ所ありますが，微妙に泉質が違うようで
交互に入って比べていました。写真は港のすぐ近くにある西地区の温泉です。

中之島は鹿児島港からフェリーで８時間。北緯は30度を切る亜熱帯の島です。
これといった観光名所はありませんが，自然あふれる島です。
真っ暗な空と素晴らしい見え味のミタカの60cmの望遠鏡。
いつでも入れる最高の温泉もありますので一度は訪れてみませんか？

-------------------------------------------------------

８月末は新潟の胎内星祭りへ，先週は中之島へ出張しておりましたので
メールのご連絡や作業が滞りご迷惑おかけしておりますが
今週は遅れを取り戻すよう努力しますので，よろしくお願いします。

超小型赤道儀

今日は個人用にお遊びで作った撮影専用の超小型赤道儀を紹介します。
作ったと言っても主要パーツはメーカー製を流用しており
極軸体はタカハシ製のH-40型を
赤緯軸はスターベースさんオリジナルのTG汎用微動装置を使いました。

両軸にモーターをつけているので２軸ガイドや自動導入も行えます。
ガイド鏡は以前ご紹介した逆親子ガメ？方式で
ペンシルボーグ＋StarlightXpressのLodestarです。
この程度の焦点距離(175mm)になるとガイド画面でアライメントがとれるので
ファインダーは必ずしも必要ないようです。

ガイド鏡用バンドはできるだけ不動点からの高さを抑えるため
TG汎用微動装置に直接つける金具を製作しました。

このTG汎用微動装置は底面がW1/4ネジなので
スカイメモなどの極軸オンリータイプの赤緯軸としても使える便利なものです。
写真のようにカメラレンズでの撮影なら十分な強度と精度を持っています。

例によってごく僅かですが余裕があります。
バンド(前後２個セット)と上部取付用アリミゾ(DS-65改造品)
それにTG汎用微動装置用金具を加えた３点セットを20,000円で頒布いたします。
ご希望でしたらペンシルボーグやLodestarも実費で取り寄せいたします。
なお，アリミゾはDS45でも対応できますが
この場合追加工が必要なので22,000円となります。

----------------------------------------------------------

超小型赤道儀と言えば先月末にAstroDreamTech(ADT)社を訪れたとき
ユニークな赤道儀を見せていただきました。

後ろの人物（私ですが）と比べればその大きさをご理解いただけるでしょう。
この赤道儀はADT社の赤道儀を設計されている方が16年ほど前に作られたもので
両軸にスカイベクター用のエンコーダーが内蔵されています。
コンセプトはフリークランプで気軽に星を見るためとのことです。
とても16年前に作られたとは思えないデザインですね。
両軸エンコーダー内蔵と極軸高度調整方法には驚きました。

私の星野撮影用超小型赤道儀は寄せ集めたパーツで作ったお遊びですが
このユニークな赤道儀のデザインやアイデアをベースにして
極望と両軸モーター駆動化すれば海外遠征用の超小型赤道儀ができそうですね。
もちろんASCOM対応の自動導入仕様です。

極軸側のエンコーダーは極軸南端に（そのため極軸望遠鏡はありません）
赤緯側のエンコーダーはバランスシャフト付け根のやや太いところに内蔵。
同架された鏡筒はロシア製マクストフ望遠鏡（カメラレンズの改造品）です。

憧れのFCT-76

発売された頃(1985年)からの憧れだったFCT-76の中古を入手しました。
眼視用として扱いやすくてよく見える望遠鏡が欲しかったのですが
眼視性能を極めた３枚玉フローライトだけあって素晴らしい見え味です。

小口径の屈折望遠鏡は主に日食遠征用として，FC-50，FC-60，FS-60Cを
所有していましたが，FC-60以外を処分した分+αで今回FCT-76が入手できました。
5cm＋6cm=7.6cm。集光力見合いでだいたい計算があいますね。

FCTシリーズは最新のTOAなどに比べれば古い設計ですが
私が見たイメージでは実にシャープです。
今まで所有した中で一番シャープだったFC-60より優れているし
口径が小さいから当然かも知れませんがSKY90やTOA-150より綺麗な星像です。

各レンズが錫箔で分離されたシンプルな構造のため光軸や芯がずれることもなく
設計どおりの性能を発揮し，それを長期間維持できているのでしょう。

眼視で良く見えると写真が撮りたくなりますよね。早速テスト撮影してみました。
レジューサーのバックフォーカス値を全く無視した接続のためか
周辺像はあまり良くないのですが，中心像はシャープです。
（FCT用レジューサーはバックフォーカスを厳密に合わせる必要があるかは不明）

今回は明るい自宅なのでHaでの撮影ですが，眼視で色収差は全く感じられないので
カラー撮影も期待できそうです。

相変わらずテストなので同じ対象ばかりです。
本人は，星像や写野の比較が容易なようにと思っているのですが。
