110台のRR-110

レボルビング装置(RR-110)はお陰様をもちまして
今回のロットで累計生産台数が110台になりました。

2月の発売以来，約半年間で100台ほどもお買い求めいただいた背景には
自由雲台での構図取りの難しさや，無理な構図によるたわみで星が流れるなど
自由雲台に対してご不満をお持ちの方が多い結果と推測します。

発売中のGF50赤道儀はジンバル雲台(BENRO社製GH-1P)が標準付属しますが
ジンバル雲台とレボルビング装置はベストマッチです。
ポータブル赤道儀では星空と地上の風景を一緒に写すことがありますが
ジンバルだけではどうにもなりません。
ジンバル雲台を使うポータブル赤道儀にとってレボルビング装置は
必需品と言えるでしょう。
ジンバルの２つの軸だけではカメラを目的の方向に向けるだけで
地上の風景を水平に写すためにはどうしてもレボルビングの回転軸が必要です。

写真手前はRR-110を組み立てる前のパーツ状態
手前右は開発中のStarlightXpress社製冷却CCDカメラ用です。

今回20台以上入荷しておりますが，既に半数ほど出荷し
在庫は10台ほどとなっております。次のロットは９月の予定です。

SP赤道儀用M8-P.C.D.35アダプター

多くの追加注文ありがとうございました。
当初の余剰と追加分を併せ30台を越えるご注文をいただきました。
あまりにも反響が大きかったのでさらに10個ほど余分に手配しております。
在庫限りですが引き続き受注いたしますのでよろしくお願いします。
--------------------------------------------------------------

完売後も多くのお問い合わせをいただいておりますので
ご予約分のみ再生産する事としました。
受付は6月30日までで納品は7月末の予定です。価格等は変わりありません。

--------------------------------------------------------------

SP赤道儀用M8-P.C.D.35アダプターは完売いたしました。
短期間に多くのご注文いただきありがとうございました。6/23 7:20追記

--------------------------------------------------------------

SP-DX赤道儀は強度，追尾精度ともに高くて根強い人気商品です。
私が所有していた個体はタカハシのP-2と同程度(約±6秒)のＰモーションでした。
P-2や90Sなどと同じくウォーム軸受けにベアリングを使っていないからでしょう。

ただ鏡筒取り付け部が特殊な形状となっているので
M8-P.C.D.35mm規格のアリミゾなどを取り付ける事ができません。

今回，DS45やDS65Nをご使用いただいているお客様からのご要望で
写真のアダプターを作成しましたが
10個ほど余剰がありますのでご希望の方はHPからご注文お願いします。

価格は，W1/4のステンレスネジ４本付属で送料込み4,000円です。
W1/4ネジだけでも700円近くしますので本体は2,800円ほどです。
再製作の予定はありませんので，なくなり次第終了とさせていただきます。

赤緯面ネジの微妙な偏角に対応しているのでアリミゾは真っ直ぐ取り付けられます。
　

既に確保分の半数ほどご注文いただいております。
早期に終了することになるかと思いますがよろしくお願いいたします。
2012.6.22日追記

残りが２個となりましたので，早ければ今夜にでも終了するかと思います。
メール受付順とさせていただきますのでよろしくお願いします。
2012.6.23 0:45追記

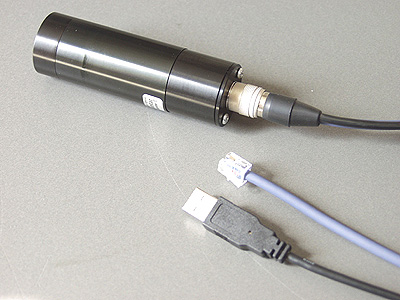

Lodestar 用一括コネクター改造キットのご案内

StarlightXpress LodestarのUSBとガイドケーブルを一括化する
改造キットを販売いたします。
コストを下げるため，受注分を一括生産しますので期間限定
(一式で11,000円，5月末日までの受注)となりますがよろしくお願いします。

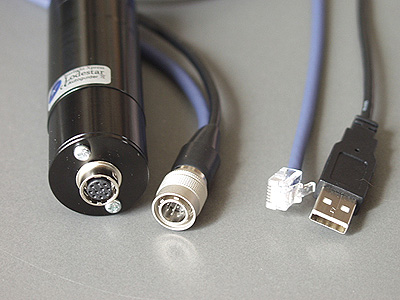

Lodestar側のメタルコネクターは音響や映像関係で多用される信頼性の高いものです。
コネクターの差込位置合を気にせずに接続できるのでケーブルの脱着が便利です。
（押し当てて回せば位置が合ったところで差し込めます。
回しているときは電極は接触していないので破損しません）

反Lodestar側は，パソコン接続用のUSBケーブルとガイドケーブルです。

全て配線ずみでLodestarとの接続はUSB，ナイロンコネクターとも差し込むだけです。

ガイドケーブルはRJ11仕様とタカハシTEMMA2用のMinDin仕様をお選びできます。
（TEMMA2M用は対応しません）
ケーブル長は以下から選択できます。
・USBケーブル：1,2,3mm
・ガイドケーブル：1,2,3,4,5mm(TEMMA2用は1.8mのみ)

価格はLodestarに取り付ける本体が6,000円，ケーブルが5,000円です。
（TENMMA2用は6,000円）
ケーブルはUSBとガイドケーブル長を次のようにご指定ください。
U2G3ケーブル(USBが2mガイドが3mの場合)
送料は一律500円です。

ご注文例は，本体１個，U2G3ケーブル１本，U1G2ケーブル１本など。
基本的に取付はご自身でお願いいたします。
新規にLodestarをご注文いただく場合のみ取り付けて出荷いたします。
価格は65,500円（ケーブルは別途）です。

Lodestar本体を当方または天文ハウスTMMITAでご購入いただいた方に限っては
万が一改造によりLodestarが故障した場合は無償で対処いたしますが
それ以外はご対応でき無いことをご了承ください。

受注は5月末日までで出荷は6月から受注順に行います。
以後はLodestar本体ご購入時のオプションとして販売しますが
単体販売の予定はありません。

写真は試作品です。
商品は本体の直径をLodestarより僅かに太い37φにしますので
接眼スリーブのストッパーになります。

レボルビング装置の出荷状況について

レボルビング装置につきましては予定を遙かに上回るご注文をいただき
ありがとうございます。
天体撮影用レボルビング装置のニーズの高さに驚いております。
個人的には自由雲台での構図取りに不満があったので
レボルビング装置を製作しましたが共感いただけたようで嬉しい限りです。
　

現在第３ロットの20台ほどを組み立て中で一両日中に出荷いたします。
また第４ロットは30台に増産し今月末には完成予定です。
現在，ご注文いただいている方はこのロットで全てご納入できますので
今暫くお時間いただけると幸いです。
また，10台ほどはこれからのご注文分にもご対応できる予定です。

写真は，第３ロット分の摺り合わせ状況です。
回転部の固定は完璧なロックを実現するためにスリ割リング式を採用していますが
軽い操作でロックができることと，ガタを排除するため
ギリギリの公差で加工しています。そのため滑らかな回転を実現するために
１セットごと現物合わせでの摺り合わせを行っております。

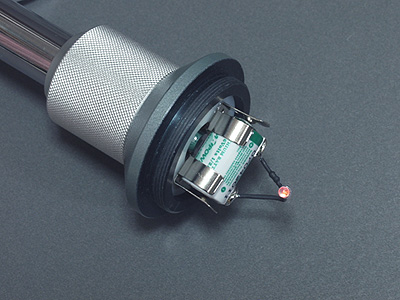

P-2用連続照明装置

先日ご案内しましたP-2用AMD-1には極軸望遠鏡視野照明装置をお付けしますが
これは前ロットの在庫品のため，最大で８個しかご提供できませんでした。

不足するほどのご注文をいただくとは予想していませんでしたが
（念のために先着７名様と限定）
全く足りなくなるほどのご注文をいただいたため
ビクセンGP用として実績のある連続照明装置のP-2版を作成しました。

（本来の照明装置は外注品ですが，製作数量が少ないと請けてもらえないので
代替品として今回の照明装置を作ることにしました）

今回のも連続で10年以上点灯するはずですので不要かと思いますが
電池サイズの関係で電池ホルダー式となっており，電池の交換もできます。
また，上記写真のようにバランスシャフトのねじ込みに対する逃げも取っています。

今回AMD-1をご注文いただいた方は，キャップ部ねじ込み式か
今回ご紹介する何れかを選択いただけます。個人的にはこちらがお勧めです。

この照明装置は単体販売の予定はありませんが
ご希望の方には材料一式を1,000円（送料は別途500円)で頒布いたします。
電池が含まれるので送料が割高になりますがご了承ください。
ご自身で半田付けや円盤へ電池ホルダーを接着する作業（エポキシ系接着剤で接着）
が必要です。特に説明書はつきませんので上記写真を参考に製作してください。
2月15日まで受け付けいたします。

H-40赤道儀の単体改造について

先日ご案内いたしましたレボルビング装置とH-40赤道儀の改造(セット販売)について
H-40赤道儀の改造のみのご要望をいただいております。

期間を限定させていただきますが単体でも受注いたしますのでよろしくお願いします。

・改造受付期間：2012.1.31まで
・赤道儀のお預かり期間2012.3.1～3.31日(予定)
・改造費用：10,000円(赤道儀のオーバーホール含む，返送用送料(実費)は別途）
旋盤加工する都合上，赤緯部を改造したものはお受けできませんのでご了承ください。

追加オプションはここをご参照ください。
赤緯軸相当の回転装置(PC-0)には切断面取付用の専用ナットが付属します。

　

赤緯軸切断前の状態です。極軸を抜き取った状態です。

　
　
赤緯軸切断後の状態です。
切り離した軸は再利用できるよう旋盤加工します。
固定ナット側にはタップ加工(W1/4)を施しますので
鏡筒バンド部と組み戻す事で回転装置つきの鏡筒バンドとして使用できます。
（切断や旋盤加工で4～5mm程短くなっていますので見合うスペーサーが必要です)

　
　
切断面の仕上げは旋盤で行いますが
取り付ける回転軸の座りが良くなるよう切断面を周囲より若干低くしています。

最後にこんなものもお付けします。
GP用として頒布していました連続点灯の極軸望遠鏡視野照明装置のH-40版です。
明るさの調整はできませんので明るすぎる場合はLEDの角度で調整します。
切断面からバランスシャフトねじ込み部側へ落とし込み
適当に接着してご使用ください。（接着はご自身でお願いします）
リチウム電池を安価に入手する事ができなくなったので
申し訳ありませんが単体頒布の予定はありません。

一眼レフカメラ用レボルビング装置-2

昨日ご紹介したレボルビング装置は中望遠レンズとの組み合わせ例なので
ガイド撮影を前提とした構成でしたが
通常望遠系での撮影では，写野を東西南北に合わせるのが普通と思うので
レボルビングと言うより縦横切り替え装置として使うケースが多いと思います。

それに対して広角系では写野への星座の収まりを優先しますし
地上の風景も入れる事があるので本当の意味でレボルビングが必要です。

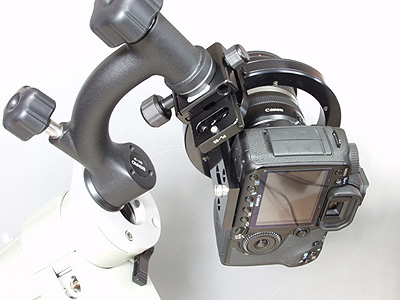

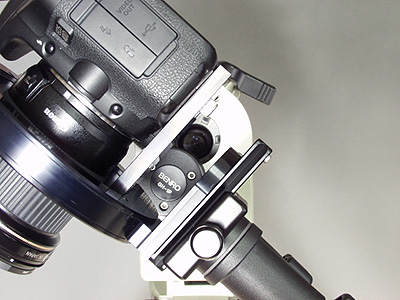

今日ご紹介するのはビクセンGP赤道儀とジンバル雲台を組み合わせました。
バランスを崩すことなく全天に向けられるうえ，レボルビングも容易です。

オフセット量の関係上，雲台を極軸中心からずらして取り付けているので
極軸望遠鏡も使えます。

　

北西の空に現れた大彗星を地上の風景と一緒に縦構図で撮ると
一枚目のようなスタイルになるでしょうね。現実となって欲しいものです。

なお，レベルビング装置の台座プレートの穴位置は
今回ご紹介しましたBENROのクイックリリースプレートとの取付を考慮しています。

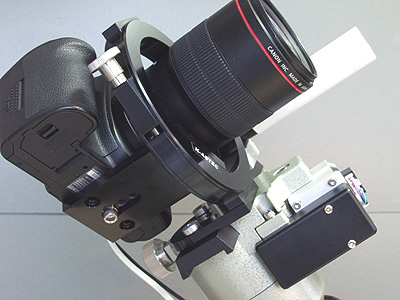

一眼レフカメラ用レボルビング装置-1

一眼レフカメラ用レボルビング装置は試作１号機や２号機をご紹介しておりますが
回転のスムーズさに難があったことからその後も試作を続けておりました。
最終的には写真のように固定リング内をカメラを付けたリングが回転する方式に変更し
満足の行く結果を得ましたので商品化いたします。

天頂を向けた状態でも滑らかに回転するのでフレーミングが容易で
バンド式構造なのでロックはツマミを軽く回せば完璧でガタは皆無です。

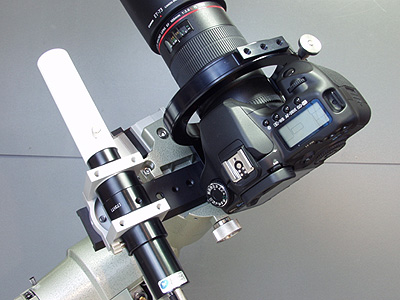

上の写真は正面からで，カメラボディはEOS40Dです。
このクラスのカメラボディでレボルビング装置の中心とレンズの中心が合います。

　

レボルビング装置付属の標準カメラプレート（写真のもの）とカメラの接続は
キャップスクリューを用い確実に固定する方法を採用しています。
大型のカメラボディはカメラ取付プレートをＺ字状に曲げたものを
またレンズ前方を固定するために全長の長いものなどラインナップ予定です。

レボルビング装置の三脚台座はM8×2またはW1/4ネジで赤道儀等に固定します。
この台座プレートは取り外しができ，M6×2本で下面からの固定にも対応します。
上記写真の場合，台座プレートを外してアリガタに直接固定する事もできます。

発売は2012.2.1日からで価格は29,500円（標準カメラプレート付き）です。

　
最近流行のポータブル赤道儀との組み合わせや
広角レンズでも完璧なガイド撮影を求められる方に便利なアイテムです。
オプションのプレートを併用しレンズの前方を軽く固定すれば
長時間露出でもガイドエラーのない完璧な写真を手に入れられると思います。

詳しいサイズや重さは後日専用のページで紹介いたします。
申し訳ありませんが，対応するボディのお問い合わせにはお答えできません。
後日図面を公開いたしますのでそれでご確認いただけると幸いです。

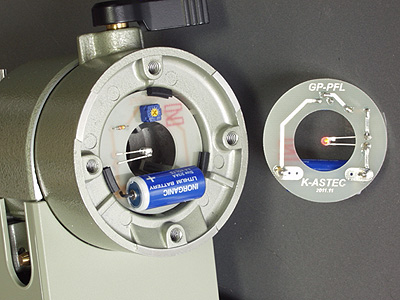

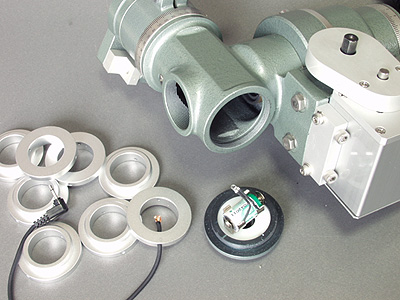

10年間点灯の視野照明（GP-PFL)

以前ブログで紹介しました，連続点灯の視野照明装置を真面目に作ってみました。
以前のものは電池に直接半田付けを行うなど
お譲りできるものではありませんでしたが今回のはプリント基板に実装しています。
また明るさ調整用のボリュームも付けました。
（赤緯軸を取り付けた状態では明るさを調整するには長いドライバーが必要です）

極低電流下でも光るLEDと組合わせていますので計算上100年間連続点灯します。
現実的には，バックアップ用のリチウム電池でも10～20年程度で自己放電するので
それで制限されると思います。
リチウム電池容量1.6Ah，通常輝度時の消費電流2μA(最大時6μA，最小時1μA)
1.6Ah÷2μA=約800,000時間（=約100年間)

頒布価格は1,500円ですが，原則的にはGP用アクセサリー類などをご購入時に
一緒にご注文お願いします。
（電池を内蔵しているのでメール便では送れません。
宅配便では送料が割高になってしまうのでご理解いただけると幸いです）

-------------------------------------------------------------
このタイプのリチウム電池を安価に入手する事ができなくなりましたので
単体頒布は終了いたしました。2012.1.25日追記
-------------------------------------------------------------

ご注意：この頒布品はGP赤道儀専用ですのでGP-D等ではご使用いただけません。
点灯期間は計算値×マージン(0.1)で保証はできないことを予めご了承ください。
固定は添付する粘着シール付のゴムシートで行います。
説明書等は付属しませんので上の写真を参考にお願いします。

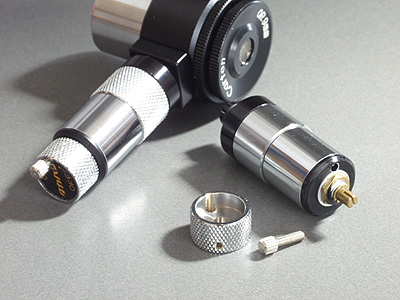

視野照明装置のスイッチロック

ファインダーや極軸望遠鏡の視野照明装置は
スイッチと明るさ調整のボリュームが一体なので使いやすいのですが
ツマミにちょっと触れただけでスイッチが入ってしまうことがあります。
いざ使う時には電池が切れていてガッカリしますよね。

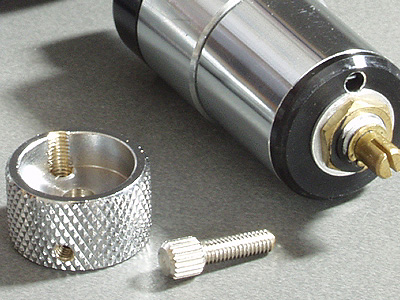

そこでボリュームの回転をロックするネジを取り付けました。
ツマミにつけたローレットネジの先端が本体の穴*に入る構造なので
加工はツマミにタップをたてるだけですがその位置が微妙です。

*ボリューム本体の回転防止するために最初から開けてある穴　　↓これ

一般的なドリルではキリが逃げるので難しい加工になりますが
本体の穴位置に合わせなくともネジで面を抑えればロックできるので
無理をしてまで上の写真のような位置にタップ加工する必要はないようです。

なお今回の加工はタカハシ製の照明装置です。
他社製で同様の改造ができるかは不明です。

また，加工はお請けできませんが，今回使ったローレットネジがご入用な方は
メールでご連絡いただければお分けします。
管理の都合上，9月28日までとさせていただきますのでよろしくお願いします。
