スケアリング調整ができそうなデジカメ

通常の一眼レフカメラボディと専用レンズの場合
当然ことですがフランジ式のフォーカサーやスケアリング調整機構を
ボディとレンズの間に組み込む余地はありません。
35mm判よりフランジバックが長い，645や67など中判用のレンズを用いれば
できない事もないのですが，ラージフォーマット用のレンズはシャープさが劣ります。

そこで注目したのがCentral DSが販売しているCDS600D(1100D)。
デジカメの撮像部などを専用の筐体に移植したイメージで
もはや改造デジカメの域を超えているようです。
シャッターや液晶パネル，記録メディアなどは一切無くてパソコンからの制御専用です。
感覚的にはワンショットカラー冷却CCDカメラそのものです。

　
カメラレンズとの接続部は取り外しができる専用のマウント(青い部分,M60P0.75)
となっているのでそれを外すことで，10mm程度のフランジバックを確保できそうです。
10mmあればスケアリング調整対応のフォーカサーが作れないかと思い入手しました。
(そのまま望遠鏡と接続する場合は，付属の２インチスリーブを使いますが
M60P0.75のネジ部に直接接続することもできます)

このカメラの背面です。
電源を入れて最初に感じるのがファンの静けさで耳障りな音はほとんど感じません。
また消費電流も小さい(実測で2.2A)ので移動派にとっては歓迎されそうです。
カメラと冷却の電源(12Vで供給)はそれぞれ独立したスイッチがあるので
準備中は冷却を停止するなどしてバッテリーを節約することもできます。

スケアリング調整機能つきフォーカサー実現化の目処が立てば改めてご紹介いたします。

マルチフォーカサーについて

昨年末に頒布をご紹介しておりました，マルチフォーカサーは
途中で仕様の変更を行ったため製作が遅れておりました。
ちょうど同時期にレボルビング装置の製作もあってさらに遅くなってしまいましたが
ご予約いただいた方には近日中にご案内いたします。
　

今回の見直し点は以下の３点です。
・縦横構図変更に対応するためプレート等への固定面の追加。
・ベルトとレンズの干渉を防ぐためモーター位置の変更。
・従来，ボーグの7157から取り外していたEFマウントをジャンクカメラから
　取り外したマウントに変更。
　マウントを中古に変更したためトータルでは安価でご提供できることとなりました。

頒布金額が変わるのでご予約のお客様には改めてお見積もりをお送りいたします。
また，フォーカスコントローラーご提供の目処がつけば
５月頃に再頒布も計画しております。
　　

ところでこのフォーカサーなどは，通常の“商品”ではなく
“頒布品”としてご提供しておりますが
これらはまだ研究・開発中のもので，“製品”に至っていないものと位置づけています。

またコントローラーをご好意で供給していただいていることや
継続性が保てないことも要因の１つです。

ひらめいたアイデアを「こんなモノが欲しかった！」と喜んでいただけて
それが「製品レベルでなくとも構わない」と仰っていただけるのなら
今後も“頒布”を継続していきたいと思っております。

写真は（部品を並べています）
左が試作中のM98ネジ対応の大型タイプ(スケアリング調整対応)
手前中央が新タイプ，手前右が旧タイプ
奥はカメラレンズと冷却CCDカメラを装着した状態です。

このフォーカサーは構造上，StarlightXpress社製のカメラのと相性が良いので
新発売のSXVR-H694との組み合わせも検討しています。
(カメラは製品として，フォーカサーは頒布品としてご購入をお願いします）

FSQ-106ED他用フォーカサー再頒布について

12.2.22日時点での受注枠の残りは以下のとおりです。
・FSQ-85/106ED用：終了いたしました
・FSQ-106/TOA-130F,TOA-150用：1台
----------------------------------------------------------------

FSQ-106EDなど用のフォーカサーは
既に頒布を終了していますが，時折再頒布のご要望をいただいています。
ゼロから準備するとなるとそれなりに大変ですが
前回頒布時の余剰材料が10台分ほどあり
技術情報をHP上にそのまま公開していることなどから
在庫の範囲内で再頒布することにしました。

ただ，モーターのリアに付ける金具類などは在庫がありませんので
ご注文分をこれから製作します。
またフォーカスコントローラーもご好意で提供いただいておりますので
そのスケジュール上，４～５月頃のお届けを予定しております。

今回再頒布する台数は残っている材料の関係上
FSQ-85.106ED用が4台，FSQ-106,TOA-130F,150用が5台です。
頒布のご予約はHPからお願いいたします。
詳しい内容は以下をご参照ください。

FSQ-85/106ED用

FSQ-106,TOA-130F,150用

EFレンズのマウント

今までカメラレンズ用フォーカサーで使用するEFレンズ用マウントは
ボーグ社製品(7157)から取り外して流用していましたが
高価なことや取り外した残りの部材が無駄になることから
ジャンクカメラから取り外したマウントを採用することにしました。

ジャンクカメラからの取り外しと言っても
殆どのカメラではレンズの着脱はあまり行われた形跡は無く綺麗な状態です。

マウント部は中古でも性能的には問題はなく，ご負担は1,000円ほどですので
お納めする頒布品はこれを標準といたします。

なお，フォーカサーは加工スケジュールの都合で頒布開始が遅れております。
ご予約いただいた方には申し訳ありませんが今暫くお時間いただけると幸いです。
（頒布の受付は昨年末で終了しております）

　

ジャンクカメラから取り外して使用するマウントは金属製品のみです。
（写真は色々なボディから取り外しましたが全て同じものです）
安価なボディで採用されている樹脂製のマウントは使用しません。

もう一つのマルチフォーカサー

フォーカスとスケアリング調整機能にフィルターまでも取り込んだマルチフォーカサーは
友人に評価テストを依頼していましたが，設計者も驚くばかりの写真を撮っていただきいました。
フォーカサーをご提供後，極短期間でこのような写真をものにされる熱意と技術に敬服します。

現在このフォーカサーは
・カメラアングルを90度変更できる機能
・モーターとレンズの干渉をできるだけ回避するよう，モーター部寸法の変更など
評価結果を反映しておりますので近日中に専用ページにアップします。
頒布の受付は年内一杯行いますのでよろしくお願いします。

今回紹介するのは，前記タイプの駆動系をCCDカメラ側に配置したタイプです。
モーターやタイミングベルトをCCDカメラ側に配置したため前面は完全にフラットです。
テーパーリング式の各種アタッチメントがワンタッチで交換できます。
多くの場合，スケアリングの調整はCCD面の傾きを調整するのが目的なので
一度調整すれば，前段の鏡筒やカメラレンズを交換しても調整は有効です。

ただ前面が機種を選ばなくなった分，冷却CCDカメラは限定されてしまいます。
StarlightXpress社のSXVR-H18他，Atik４シリーズやQHYなど
外径80φ以下の円筒形のカメラのみの対応となります。

写真はStarlightXpressのSXVR-H18を付けた状態ですが一式で1.3kg程度です。
バックフォーカス42mmのEFマウント仕様とすれば
通常のDSLRと同じように扱うこともできます。

詳細はM-RPF_RDをご参照ください。なおこのフォーカサーは在庫の限りで終了します。
(11月17日現在４台)

なおお問い合わせの多い，QSI500シリーズ用については現在設計中です。
583WS専用として開発しますが，各部の寸法や光路長がほぼ同であれば
他の機種でもご使用いただくことができるかもしれません。
（当方では583WSのみでの動作確認となります）
予約製作を予定していすが準備ができましたら改めてご案内いたします。

直焦点用多機能フォーカサー

頒布中のカメラレンズ用多機能フォーカサー(M-RPF)は
屈折望遠鏡等での直焦点撮影もできるようM57ネジ仕様も準備していますが
取付状態のイメージ写真をご紹介いたします。

FCT-76(レデューサー取付)につけた状態で
フォーカサーと鏡筒は以下の場所が干渉しますので注意が必要です。
１．タイミングベルトとレデューサー部
２．駆動用モーターと接眼部（鏡筒との接続部やファインダー座取付部など）

１．についてはレデューサー等の外径が68φまで
２．については接眼部等の直径が90φまでが取付できる目安です。
（写真はカメラレンズ用のためモーター高が低いのですがM57仕様は
モーター高を10mm高くしました)

反射望遠鏡での使用の可否については
モーターが写真のように対物レンズ側に出っ張りますので
斜鏡を使うタイプではご使用いただけません。

下はFCT-76の撮影システムをCCDカメラ側から撮った写真です。
この程度でしたらGPクラスの小型赤道儀で運用できそうです。
ガイド鏡はペンシルボーグですがこれで普通にガイドできます。

フォーカサーピント合わせテスト

先日ご紹介しましたカメラレンズ用フォーカサーのピント合わせテストを行いました。
今回はステップ送りでどの程度ピントが変わるかや再現性の確認が目的です。

上の写真はピント合わせテスト時に撮った写真です。
いずれもAtik383Lで露出は300秒。バーダーのIRカットフィルターをつけています。
一切の処理は行わず中央部の200%拡大です。クリックで拡大します。

上が，EF100mmF2.8L IS MACRO
下が，MAMIYA645 A200F2.8でいずれも絞りは開放です。
さすがにEF100mmF2.8Lの星像はシャープで，微光星はほぼ１ピクセルに乗っています。
ホットピクセルと見分けがつきにくいのですが丸く囲んだ範囲は星像です。

意外だったのがMAMIYA645で星像は綺麗でこれならLRGB撮影にも使えそうです。

今回の写真はピントの追い込み状況を確認するために撮ったもので
バックフォーカスやスケアリングはまだ調整していません。
星像はそれらの影響を受けている可能性もあるので参考程度と思ってください。

　

多機能フォーカサーの頒布について

先日ご紹介しましたカメラレンズ用多機能フォーカサー(M-RPF)については
多くのご質問をいただいておりますので専用のページを作成しました。
とりあえず概要と頒布価格等をご案内しておりますが，詳細な仕様については
後日付け加えます。

特に数量制限は設けておりませんが受付期間は今年一杯を目処といたします。
初期ロット分は終了しましたが次期ロット分の納期は12月始めの予定です。

以下の写真はCanonEFマウント仕様と個人用のMAMIYA-M645マウントカメラで
MAMIYA-M645仕様は接写レンズをご支給いただければ4,500円で加工いたします。
詳細はメールでお尋ねください。

レンズとモーターの位置関係です。
カメラレンズの場合，フォカサーの調整範囲がほとんど固定されるので
安価かPM型モーターでも充分です。
なおレンズはフォーカサー固定部に対して可動するので(100μmほどですが)
写真のようにバンドも併用する場合はバンドの締め付けを少し緩くします。

多機能カメラレンズ用フォーカサー

カメラレンズ用フォーカサーは主に個人用として試作・評価を行ってきましたが
友人から
1.フランジバックが44mmのCanon EFレンズを使い
2.バックフォーカスが22mmのモノクロフルサイズ冷却CCDで
3.LRGB撮影を行いたい
4.しかもCCD面が100μほど傾いている
という難題を押しつけられました。

44-22=22mm*のスペースで上記を全て満足しなくてはならず
ハードルは高いのですがその分燃えました（笑）
(*フィルターの厚みの関係で1mm程度は長くできます)

最後に，もしかすると広角天体写真の概念を変えられる
デジタルでありながら銀塩みたいにしっとりした綺麗な写真が撮れる
と熱く語られれば作り手としては何とかしたくなりますよね。

私自身その様な写真が好きですが，私にはその様な写真の撮影や
画像処理のテクニックがないので‘物’で協力させていただきました。
「作る側」は「使う側」のご要望を聞くことが一番大事なことですから。

------------------------------------------------------

今回紹介するフォーカサーは上記のような経緯で作ったものですが
ご要望があれば頒布いたします。
特に期間は設けず当面の間頒布いたしますが
加工品のスケールメリットや好意で分けてもらっている
フォーカスコントローラーの製作上
１ロット５台程度での製作となるのでお待ちいただくこともあるかと思います。

上記のようにフォーカサー機能にスケアリング調整機能を持たせ
さらに抜き差し式ですが撮影中にフィルターの交換にも対応しました。

ただし，フォーカスモーターがレンズ側に突き出ていたり
三角形に張ったタイミングベルトとレンズ鏡胴の干渉など制限も多い
特殊な物です。平行度やスケアリングの調整のためオープン構造です。

詳細な仕様は近日中に頒布品のコーナーで紹介いたします。

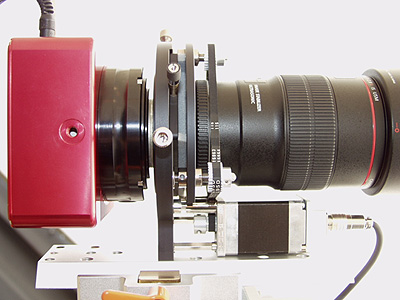

下の写真は真横からの撮影ですが，モーターとレンズの位置関係が良くわかる
と思います。
FLI互換テーパーリングアダプター(光路2mm加算)に3mmのシムを併用し
バックフォーカス17mmのAtik383を22mmでピント位置をテストしています。

バーダーのフィルターを挿入し，レンズのピントリング∞位置で
フォーカサーは可動範囲のほぼ中央(光路長=23mm)です。
この位置から±1.5mmほど調整できます。
ML8300などバックフォーカスが短いFLI社製カメラでは
レンズマウント部の嵩上げで対処予定です。

次の新月期にはこのフォーカサーを使って素晴らしい写真を撮っていだきたいです。
冬の銀河など最高でしょう。←リクエスト！
　
　

フランジ型フォーカサー 発売準備中

　

先日，カメラレンズ用としてご紹介しました
スケアリング調整機能付きのフランジ型フォーカサーですが
屈折望遠鏡でのご使用やAtik以外のCCDカメラ対応などのご要望をいただきました。

そこで上記に対応したうえで，フィルターホイールも併用できるよう
カメラ側をフラットに見直すなど汎用性の高い製品として発売することとしました。
詳細は後日改めてご案内しますが本日は概要をご紹介します。

上記写真はFCT-76に，フォーカサー，フィルターホイール，冷却CCDカメラを
取り付けた状態で(L)RGB撮影を行う標準的なスタイルです。
ドローチューブやレデューサーの外径が80φ程度までならご使用いただけます。
（銀色のリングはレデューサー部をアリガタに固定しているバンドです）
　
　

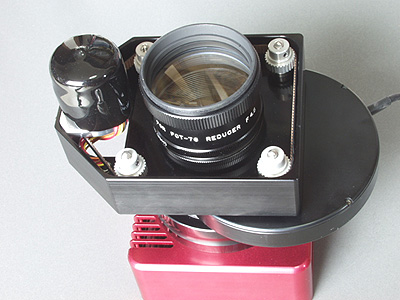

下の写真はレデューサー以降を鏡筒から取り外した状態です。
４個の精密送りネジ(１回転で250μm移動)など構造がお分かりと思います。
必要光路長は約16mmで±1mmのピント調整が可能です。

この部分を単独に調整する事でスケアリングの調整を行います。
なお，製品は中心に90φの穴が開いたカバーで塞がれます。

　
　

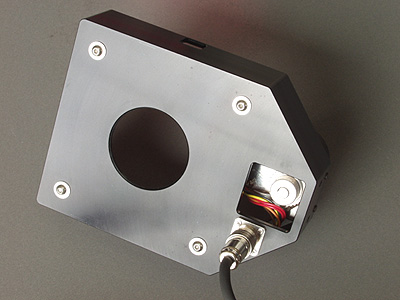

下の写真はカメラ側の接続面でM42P0.75またはM57P0.75の接続になります。
右側の四角い穴は動作確認のために開けたもので製品にはありません。
また製品ではコネクター位置は側面に移動します。

　
　

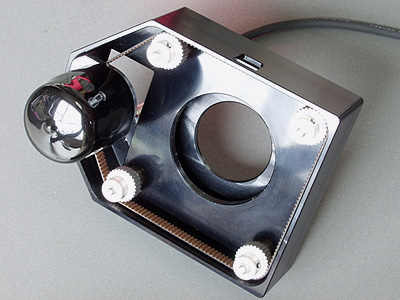

こちらは鏡筒側(カメラレンズ側)でM57P0.75が標準ですが
マミヤRB/RZ用マウント仕様も準備します。
35mmカメラレンズでのご使用時は，カメラマウント→M57アダプターが
必要になりますがこの部分はお客様での準備をお願いします。
（ボーグのEOS→M57AD(7157)+M57→M57AD(7457)と同じ構造で
光路長を10mm程度*まで短縮したアダプターが必要となります。
*ご使用のカメラにより変わるので発売対象から除外させていただきました）

　
　

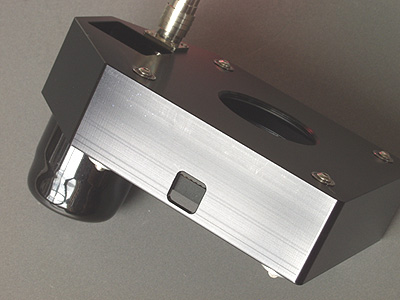

下の小さいウインドウはタイミングベルトの位置によるピント確認窓です。
ベルトにピント位置などのメモを書き込むことができます。
なお製品にはこの窓の上（カメラ側）に抜き差し式のフィルターが装填ができます。
カメラレンズの場合フィルターホイールをつけるだけの光路長がないので
簡易的ですがフィルターも併用できる予定です。

　
　

構造上，レンズ側にモーターやタイミングプーリーが突き出るので
ご使用いただけるカメラレンズや屈折望遠鏡は制限されますが
実用上十分な精度・強度とスケアリング機能を兼ね備えた製品です。
抜き差し式ですがフィルター（枠なし式に限る）も併用できますので
コストパフォーマンスは高いと自負しております。
本体のみで52,000円での販売を予定しています。

なお今回販売するのはフォーカサー本体のみで
フォーカスコントローラーは過去に頒布したものをご使用いただけます。

できるだけお求め易い商品を目指しましたが
４本のマイクロメーター用の高精度送りネジや５個のタイミングプーリーを
使うことなど材料費が嵩んでしましました。

なお，FLI社製のML-8300や16000は光路長の関係上
今回紹介したフォーカサーはご使用いただけませんが
極限まで光路を抑えたうえ，フィルターも併用できるフォーカサーを開発中です。

フィルターホイールが内蔵されたカメラでは光路長の関係上
カメラレンズでは使用いただけません。
