QRC45 カメラレンズでのガイド撮影用として

お客様からカメラレンズでのガイド撮影に便利システムはないかとの
お尋ねをいただいておりますので一例をご紹介いたします。

今回ご紹介するクイックリリースクランプ(QRC45)は本来はXY65用アイテムとして
開発したものですが，立てても使えるよう側面に固定用タップを加工しています。

DP65などのアリガタプレートに，一つは通常どおりに，もう一つは縦に取り付ければ
カメラ側とガイド鏡側を入れ替えることで簡単に縦横構図の変更ができて便利です。
通常100mm程度からは構図の縦横を，天の赤経，赤緯に合わせて構図を取りますが
この縦横変換は意外と大変なものです。

QRC45を２個使う必要がありますが，従来のアリミゾに比べ価格を1/2に抑えて
いますので総合的にはあまり変わりありません。

・クイックリリースクランプ(QRC45)は6,500円
・クイックリリースプレート
　QRP45-65 (写真でガイド鏡を固定している長さが65mmのもの)：2,500円
　QRP45-200 (写真でカメラを固定している長さが200mmのもの)：4,500円

写真のシステムの場合
DS65N：13,000円，DP65-150：7,500円
QRC45：6,500円×2個，QRP45-65：2,500円,QRP45-200：4,500円
以上システム合計で40,500円になります。

詳細はXY65のオプションとして紹介いたします。

　

このQRC45は45mm幅のQRP45を固定します。
エッジ角は75度なのでビクセン規格と同じ構造ですが
QRP45を落とし込んで使用できるよう設計している関係上
幅が45mmより小さいアリガタは固定できません。

天体望遠鏡用として販売しているアリガタ・アリミゾは，DS**/DP**の商品名ですが
今回紹介するタイプは，主にカメラ用としての使用を想定しているので
クイックリリースクランプ／プレート(QRC**/QRP**)と呼ぶようにしました。

GP-PFL再頒布のご案内

写真で紹介した仕様は終了しました。
わずかですが電池のタイプを変更してご提供できますが
GP赤道儀用のみの対応となります。
ファインダーやガイドパックではご使用いただけませんのでよろしくお願いいたします。

2012.1.22追記
-------------------------------------------------------------------------

以前このブログで紹介しましたGP赤道儀用の極軸望遠鏡視野照明装置(GP-PFL)は
採用するリチウム電池手配の関係で頒布を終了していましたが
今回40台分ほど確保できたので再頒布いたします。

超高輝度LEDと高容量のバックアップ用リチウム電池を組み合わせることで
10年以上連続で点灯します。
(電池容量と消費電流から求めた計算値に10倍のマージンを掛けた時間です）

今回は写真のようにタカハシの5×25ファインダー用も作ります。
ファインダーへは適当に接着していただく必要がありますが便利です。
暗視野照明装置のように電池切れや接触不良で悩まされることはありません。

ファインダー用は極望用とは電池の取付や基板の向きが逆ですので
「ファインダー用」と指定してください。
（ファインダーで使う場合は基板のパター部が前面に露出します。
絶縁されていないので取り扱いには充分に注意してください）
　

ご使用いただけるのはビクセンのGP赤道儀(GPガイドパックでも使用可)のみです。
（ガイドパックでのご使用はガイドパック用プレートを使用した場合に限ります）
タカハシの5×25のファインダー用はサイズ上は取付できますが
お客様で接着していただく必要があります。
前回お問い合わせの多かったGP-Dではご使用いただけません。
なお，基板の向きを変えるとMS-4でもご使用いただけます。
照明が壊れてお困りの方はお問い合わせください。

頒布価格やお求め方法は前回同様ですが
協栄産業大阪店でもお求めになれます。
頒布品の性格上取り扱い説明書などは付属いたしません。
今回は40台準備しましたが今回をもって終了いたします。

　

H-40赤道儀用XY50は完売しました

　

先日のレンズテスト時に撮った写真ですが，このセットに取り付けている
H-40赤道儀専用の極軸高度・方位調整装置(XY50-35)は完売しました。

この赤道儀は強度と精度を兼ね備えた素晴らしいポータブル赤道儀ですが
唯一の欠点が赤道儀側で極軸の高度調整ができなかった点のようです。

三脚台座部で高度調整はできますが，これは締め付けネジを緩めて
高度を振る構造なので，これで極軸合わせはできませんでした。
概ね観測地の緯度に固定し，あとはカメラ雲台で微調整を行う設計と思います。
ただ，実際に行ってみると雲台の締め付け具合だけで高度が変わるので
難しい作業でした。
　

専用のXY50はその欠点が補えるアイテムだったことや
赤道儀と一体化された美しいデザインに喜んでいただけたようです。

このH-40用のXY50は，現時点では再販の予定はありませんが
現在第２ロットを販売中の一般用XY50の動向によっては
第３ロット製作時に合わせてH-40用として20台ほど製作いたします。
製作することになりましたらブログで紹介します。

なお，H-40に取り付けているレボルビング装置についても
このところ需要が急増したため在庫がごく僅かになっております。
これは緊急増産していますが現時点ではケアンズに間に合うかは微妙です。
　

SP赤道儀用M8-P.C.D.35アダプター最終のご案内

ご好評をいただいております，SP赤道儀用M8-P.C.D.35アダプターは
今回入荷分をもちまして終了となります。
今回は最終と言うこともあり多めに製作したのでこれで充分かと思っております。
(本日時点でご予約分を差し引いた在庫は20個ほどです）

このアダプターは今回追加分の約30個を加え通算で70個にもなりました。
当初は10～20個ほどの需要かと思っていたので意外です。

アイデア商品は時として思惑が（マイナス側に）外れますが
プラス側に外すのは嬉しい限りです。
需要の見極めは難しいのですが
今回の例を活かし，さらなるアイデア商品の開拓を目指します。

小型ガイドシステムの新オプション

ご好評をいただいております小型ガイドシステムに新しいオプションを追加しました。

写真のように，ペンシルボーグ鏡筒部とCマウントスリーブ-LodeStar接続部の
２カ所を固定するプレートです。
ペンシルボーグ側のプレートにはスリ割を入れているので
写真のように鏡筒バンド頂部などに固定すると鏡筒が締め付けられます。
（固定ネジの間隔が40mmなのでそのままでは従来のバンドには固定できません）
　

小型ガイドシステムはCマウントスリーブとLodeStarの接続部に挟んだ各種プレートで
確実に固定されるので強度的には２カ所で固定する必要はありませんが
写真のように固定するとトッププレートが省けますし，バンド間隔の自由度も増します。
また見た目のバランス感が良くなることや取っ手としても使えそうです。

このプレートの商品名はD1,D2プレートで２枚セットで4,500円です。

仕様の詳細は後日HPに掲載しますがA,B,C各プレートの詳しい説明も
併せてつけ加えます。
　

次に紹介するのは，タカハシTEMMA2M用ガイドケーブルです。
小型ガイドシステムのQRCセットは
クイックリリースクランプでガイド鏡をワンタッチで着脱できるので
ガイドケーブルとUSBケーブルをAプレートに固定しました。
ケーブルは常にLodeSterに接続したままの運用をご提案します。

特注したTEMMA2M用のガイドケーブルは柔らかいのでコネクター部には
テンションはかかりません。
システムがシンプルになるので安価なのが最大のメリットです。

このケーブルは，ガイド鏡～LodeStarまでのセット品のオプションで
TEMMA2M用のガイドケーブルとUSBケーブル(1.8又は3m)を
Aプレートに固定処理した状態で出荷いたします。
オプションの価格は7,200円となります。
(TEMMA2Mガイドケーブル，USBケーブル，ケーブル処理費含む)

極望対応のXY50-55

初期ロットのXY50-55とXY50-0は仕様変更のため出荷が遅れておりましたが
本日入荷したので明日から出荷開始いたします。

なお今回の入荷は全てご注文いただいている分なので
今後のご注文は9月20日前後に入荷する第２ロット対応となります。
第２ロットはXY50-0,35,55ともまとまった数量入荷しますので
しばらくは在庫を確保できる予定です。
　

写真はXY50-55にTG汎用微動装置をつけた状態です。
お問い合わせの多いスカイポートやスカイパトロールを
XY50-55に搭載した時と同じイメージです。

色々試している内に，XY50側に極軸望遠鏡をつけてみては？
と言うアイデアが浮かんだので早速試してみましたがこれは面白そうです。
この極望は回転はできませんが
GF50と同じ要領で極軸と完全に平行調整ができます。（レチクルの位置を調整)

ご希望の方へ極望を取り付けられるよう改造したXY50-55と
写真の極軸望遠鏡（暗視野照明つき，時角スケール）をお譲りいたします。
　

専用のXY50-55と極軸望遠鏡（ケンコー製照明装置つき，LEDの明るさ調整可）
のセットで25,800円。納期は9月末となります。
なお，手持ち極軸望遠鏡の数量から8セット限定となります。

タカハシの5×25のファインダー台座が必要となりますのでご自身で準備ください。
（確実に固定できるよう，ファインダー台座で固定される部分は
テーパーリング状に加工していますのでこの部分での光軸調整はできません）

極軸望遠鏡が張り出しますが大変覗き易いので極軸の調整が楽です。
極軸望遠鏡は回転できないので，カシオペア座と北斗七星の位置関係で
調整することになりますが必要充分な精度が得られます。
　

XY65とH-40専用のXY50

先日ご紹介しました，XY65の最終評価機が完成しましたのでご紹介します。
写真は専用に設計したPTP-Carbon仕様です。
赤道儀を取り付ける各種プレートの詳細などは後日改めてご紹介しますが
大胆な肉抜きを行っているのでPTP-Carbonと合わせた重さは2kgです。

XY65は高度軸を両側から挟み込むのでたわみや振動が少なく
マークＸのベースモデルやスカイメモRなどに最適です。
また構造上重心が高くなる箱形のポータブル赤道儀も余裕で搭載します。
　

XY65は写真のPTP-Carbonと組み合わせを前提に開発していますが
PTP-Flat用や一般三脚用も逐次発売いたします。

価格は以前のご案内のとおり，PTP-Carbon用が24,800円で
PTP-Carbonとのセットは78,500円です。発売開始は9月20日ころの予定です。

（一般用の価格は仕様により異なりますので改めてご案内いたします。
PTP-Carbonの現ロットは在庫数が少なくなっていますので
セットでご提供できる数量はあと僅かです，次期ロットは11月以降となります）

　

次に紹介するのはH-40赤道儀専用のXY50-35です。
H-40赤道儀とXY50の接続は強度や外観を損なわないよう留意しました。
またH-40側には一切の加工を行わなずに取り付けられることも大きな特徴です。

H-40はポータブル赤道儀の元祖的存在ですが，ご紹介のようなカスタマイズを
行うことで理想のポータブル赤道儀になります。
この赤道儀の美しさを損なうことなくカスタマイズできるアイテムに仕上がったと
自負しております。

H-40専用のXY50-35も他と同額の15,800円です。(35度タイプのみ)
H-40での使用時は使いませんが，他機種と同じプレートが標準付属するので
通常のXY50と同じようにも使えます。
数量は20個限定です。予約分があるので在庫は少なく再販の予定はありません。
(既にXY50を所有されている方は，H-40専用の高度プレートを
単体で販売いたします。価格は3,000円です）

　

個人的には上の写真のようなシステムが理想的なポータブル赤道儀と思います。

XY50初期ロット(残りの8/10)の出荷は8月10日前後でご案内しておりましたが
用品調達の関係で１週間ほど遅れております。本日から出荷開始いたしました。

Ｊ型レボルビング装置の開発状況など

現在，レボルビング装置はリング型のRR-110を発売中ですが
過去に何度かこのブログでご紹介しました
Ｊ型のレボルビング装置(JR-80)も発売に向けて最終段階です。
(リング状レボルビングのRRに対して，アルファベットのJの字状なのでJR，80は半径)

写真はＪ型レボルビング装置の初期の試作機ですが（この後何度か試作を
繰り返しています）JR-80はこの写真のように標準で赤緯軸相当を組込む予定です。

ただ，JR-80はポラリエクラスの小型赤道儀での使用を前提としたサイズとし
任意のレボルビング位置で固定できる程度に割り切った設計で
RR-110のような滑らかな回転はできません。

メインのポラリエ用は，極軸相当の回転軸とバランスウエイトもセットします。
赤緯軸，極軸側ともにXY50の方位軸と同じようなスリ割式クランプを有するので
単体で赤緯，極軸の回転に加え，レボルビングが可能となります。
（写真の試作機よりずっとスマートで軽量になります）

またRR-110は，ひとまわり大きいサイズのご要望をいただいていますので
RR-125を開発中です。(110,125は回転リングの内径)

JR-80は11月頃，RR-125は10月頃の発売予定で
価格は何れも36,000円ほどを予定しています。
上記JR-80の価格はポラリエ用で赤緯，極軸の回転軸を有すタイプの場合で
バランスウエイトも含んだ価格です）

　

XY50その-2

XY50は発表直後から多くのご注文いただきありがとうございます。
発表後数時間で，先行的に入荷した20台は完売いたしました。
その後のご注文分は来月10日前後の出荷となりますのでよろしくお願いいたします。

前回ご案内した内容の補足ですが
上の写真はPTP-Flat(特注のBENRO FLAT三脚)にXY50を取り付けた状態です。
Flat三脚の場合，写真のように中央の１本を真北に向けた方が
見た目のバランスが良いのですが
それを実現するのが専用の固定機構と0.5mm厚のシムリングです。

太ネジ(UNC3/8)のネジピッチが約1.6mmなので1枚で約120度締め付け位置が
変わるためシムの枚数を調整すればレバーは丁度よい位置で固定できます。
一度調整すれば三脚を変えない限りそのままご使用いただけます。

　

なお素早く三脚と赤道儀の脱着を行う方法として通常は下の写真のように
三脚台座プレートは常に三脚側に取り付けておくこともできます。
（締め付けレバーは簡単に取り外せます）
XY50の上半分はGF50などにつけたままにすると
一般的な赤道儀のように台座に落とし込めば良いので脱着が楽です。

XY50はご使用の緯度や赤道儀取り付け面の角度に対応した
以下の４タイプを準備していますのでご注文時はご指定をお願いします。
予めに指定の緯度プレートを取り付けた状態で出荷します。
（オプションとしてプレートの単品販売も行います）

GF50やポラリエなど一般的な
底面がフラットな赤道儀でご使用の場合は以下のとおりです。
・XY50-0 ：緯度調整幅 0±15度
・XY50-15：緯度調整幅15±15度　←　ケアンズに最適です
・XY50-35:緯度調整幅35±15度
・XY50-55：緯度調整幅55±15度

底面が35度に設定された一部の赤道儀では，XY50-0(注：以下参照)
背面で固定するASTOR TRACなどではXY50-55で緯度35度に適合します。

またXY50-0は日食観測などでバランスウエイト側にも鏡筒をつける場合
メインの鏡筒との光軸調整装置としてもご使用いただけます。
両軸ともクランプで確実に固定できる事や最初にご説明いたしました
締め付け位置を調整できる機構を有するのでお勧めです。

なお，0度,15度,55度（9月入荷予定)プレートの初期ロット生産数は各20枚です。
本体と一括製作する関係上，次期ロットの入荷時期は未定です。

仕様
・対象赤道儀：GF50，ポラリエ，その他同クラス(1kg程度)のポータブル赤道儀
・質量：約600g
・大きさ：W90,D90,H105
　　マークＸ極軸体やスカイメモ用としてはXY65を10月に発売予定です。

　

注意書きの解説

赤道儀自体に緯度相当の傾斜角を持つ機種では
三脚との間に高度・方位調整装置をつけると背が高くなるため
高度・方位調整装置にかかるモーメントが大きくなります。

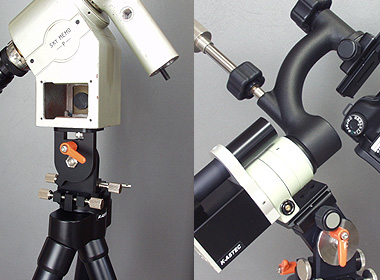

XY50-0で緯度調整はできますが搭載する赤道儀の機種によっては
モーメントによる振動が懸念される事を予めご了承ください。
そのような機種では10月発売予定のXY65をご推奨いたします。

以下の写真左は赤道儀が大きいため極端な例になっていますが
三脚から赤道儀の不動点までの距離が長くなりその影響で振動が発生します。
右はGF50を装着した例で極めて低重心になります。

（写真左はXY50-35を説明のためにXY50-0相当で仮組したものです）

XY50，価格と仕様を見直して出荷開始！

４月に発表しましたポータブル赤道儀の極軸高度・方位調整装置(XY50)は
仕様や生産体制の見直のため発売が遅れておりましたが
全てをクリアーできたので本日から出荷開始しました。

４月の時点から大きく改良したのは三脚との固定方法。
通常，三脚に雲台などを取り付ける場合は
雲台を回転して三脚のネジにねじ込みますが，互いの接触面が広いので
雲台を回す力はその面の摩擦で消費され締め付けが弱くなります。
反対に取り外す時は互いの面間の摩擦が大きいため（くっついた状態）
緩めるのに大きな力が必要な事があります。

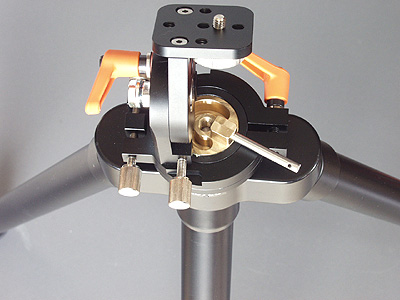

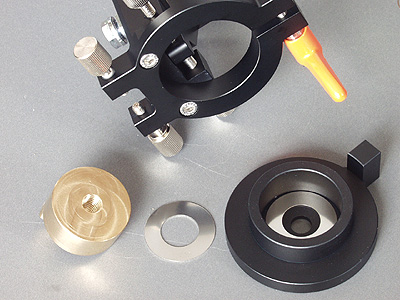

その対策として，XY50は締め付け専用の回転部を内蔵しました。
写真中央の真鍮製の部分でレバーで180度回転します。
　

三脚への固定は，最初は普通の雲台と同じようにXY50を回転させますが
最後の締め付けは真鍮の部分をレバーで回して固定します。

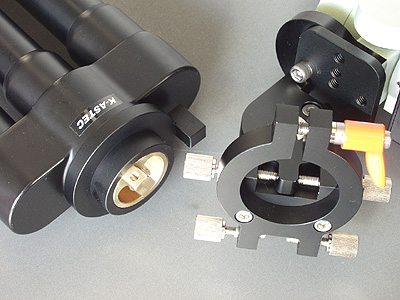

三脚とXY50の接触面は回転に伴う摩擦は発生しないので
レバーを軽く締めるだけで強固に固定できます。

また， BENRO FLATなどセンターポールが無い三脚では
従来方式ではねじ込み位置と三脚の足の位置関係がどうなるかわかりませんが
XY50なら一本の足を真北にあわせられます。
（締め付け時のレバー位置調整のため0.5mm厚のスペーサー２枚が標準付属)
　

上記に加え，両軸の固定は全てクランプ式を採用するなど
とことんこだわった構造で15,800円でのご提供です。
部品点数からみると破格値です。

私は商品の価格設定方法は原価を積み上げるのではなく
その商品の使用目的に見合う価格が要求されると思います。
４万円程度のポータブル赤道儀を載せる台に
それに近い出費を要求するのは間違いと思うのです。
今回はそれを実現するために生産方法を見直すなどで
大幅なコストダウンを図りましたが
製品の目的から要求される構造や外観の仕上げなどへのこだわりは
従来と変わりありませんのでご満足いただける製品に仕上がったと自負しています。
　
　

今週中に出荷するXY50を並べてみました。これで初期ロットの1/5です。

このXY50とBENRO FLATのB級品（輸送中に外装が痛んだ程度）のセット販売
を行います。
数量は僅かですが32,800円でご提供いたしますのでよろしくお願いします。

　

申し訳ありませんが，先行入荷分の20台は完売しました。
次の入荷は8月10日前後を予定しております。
なお次回は大量に入荷します。
直ぐに売り切れる心配はありませんのでよろしくお願いいたします。(7/28日追記)
