銀塩レンズのデジタル適応 「Tele-Apotessar 400mmF4」

【Tele-Apotessar 400mmF4開放，バーダーIRカットフィルター使用】
　クリックでピクセル等倍(1039×1391ピクセル)に拡大表示

・Atik-314L+ 0度C，5分露出の8枚コンポジット，ダーク，フラット補正なし
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド
-------------------------------------------------------------------

銀塩時代のカメラレンズは冷却CCDなどのデジタルデバイスで撮影すると
次のようなケースが多いようです。
・残存色収差により星が紫色に写ってしまう（モノクロでは星像が肥大する）
・レンズの芯ズレや圧迫により，星像が丸く写らない
・CCD面に対して斜めから焦点を結ぶため周辺光量が低下する

ただこれらの中にも，高級な天体望遠鏡と比べれば劣るものの
充分実用になるカメラレンズもあるのでいくつか紹介したいと思います。
手持ちレンズの紹介なので望遠レンズに限りますが
天体望遠鏡と比べれば軽くて扱いやすく，明るいなどのメリットがあります。
今回紹介する，Tele-Apotessar400mmF4は
望遠鏡で言えば10cmfl400mmですが，長さ292mmで重さは3,5kgと小型軽量です。

-------------------------------------------------------------------

既にOLYMPUSのZuiko250mmF2はHα写真で度々紹介していますが
基本的に赤外カットフィルターのみで撮影した中心部のピクセル等倍を紹介します。
色収差による星像の肥大やレンズ圧迫等による星像の歪みの度合いを中心に
調査していますので周辺像の確認は行いません。
（一般に望遠レンズは中心像が良ければ周辺像も満足出きるレベルのようです）

-------------------------------------------------------------------

今回紹介するのは，ZEIZZのTele-Apotessar400mmF4で本来CONTAXマウントですが
CANONのEFまたはTマウント(M42P0.75)に改造したものです。説明書には
「EDガラスを２枚使い色収差は殆どない．．．テレアポテッサー中，最高を極めた．．．」
と記載されています。ほぼ新品状態でしたが破格値で入手した中古です。

撮影結果でも色収差による星像の肥大は少なく
星もほぼ丸く写っているのでこれならデジタルでも使えそうです。
ピントはもう少し追い込むことができると思うので再度テストしてみます。
天体望遠鏡に比べればシャープさは明らかに劣りますが
撮影対象や目的によっては良い選択肢になると思います。

-------------------------------------------------------------------

ここで紹介するのは結果が良かったもの（＝手元に残ったもの）だけです。
たまたま“当たり”のレンズの可能性もあります。
特にカメラレンズはレンズ圧迫等の個体差が大きいので注意が必要です。
すでに10本以上のレンズで確認しましたが多くの個体は予選落ちしています。

今年のペルセウス座流星群

今年のペルセウス流星群は月周りが良かったので期待されたのですが
残念なことに全国的にあまり天気は良くなかったようです。

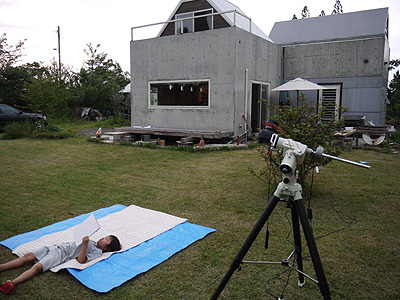

九州中部はまずまずの予報で，小学一年生の孫も連れて観測所に出かけました。

綺麗に晴れていたかと思うとすうっと星がガスで見えなくなってしまう
微妙な天気でしたが，肝心な流星はなかなか流れません。
23時から26時前まで粘りましたが，例年より少ない出現だったようですね。

遅くまで起きていられずに寝てしまった子を
活発に流れだしたら起こしてやろうと思っていましたが
結局朝までぐっすり寝かせてやることになってしまいました。

いつかはこんな流星群(2001.11.18-19日のしし座流星群)を見せてやりたいものです。

IC1805 ハート星雲

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の4枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド

一昨日の夜撮影したハート星雲です。
ハートのイメージがわかりやすいよう90度回転しています。（写真の右が北）

このところ明るいカメラレンズ＋Ｈαフィルターで散光星雲撮影を
楽しんでいますが，撮影対象がどんどん北の極に近くなってきたので
思い切って赤道儀の設置場所を変えました。

これで長時間ドームとの干渉を気にせず撮影できます。
はくちょうから，ケフェウス～カシオペア～ぎょしゃまで
散光星雲はいっぱいあるので暫くは楽しめるでしょう。

ところで，モノクロばかり撮っているとそろそろカラーにも挑戦したくなりました。
そこで昨夜はカラー撮影に使えるレンズのテストを行いました。

Zuikoの圧倒的な明るさはHα撮影には向いていますが
さすがにカラーでは色収差が目立ちます。
また星像もいまいちなのでカラーには使えそうにありません。

昨夜は手始めにルーリン彗星で活躍してくれた
Tele-Apotessar400mmF4をテストしました。
ノーフィルターでも十分シャープなのでLRGB撮影に使えそうです。

カメラレンズは望遠鏡に比べシャープさに欠ける事はよくわっているのですが
なぜかカメラレンズが好きなのです。
最終的には重たい望遠鏡を引っ張り出すことになるかもしれませんがしばらくは
好きなカメラレンズのテストです。

夏らしい天気が続きます

今年の夏はほんとうに暑いですね。
朝から抜けるような青空が広がり“夏らしい天気”が続いています。

毎日のように午後になると雲が広がり時には夕立がきますが
暗くなるころには綺麗に晴れて翌日の午前中まで晴れています。

梅雨開け直後は夜遅い時間にならないと雲がとれませんでしたが
最近は早い時間から撮影できる日が続いています。

このところ自宅でのＨα写真にすっかりはまっていて
毎日のように寝るのが遅くなりますが
今年の夏はこの天気でセミも元気いっぱいです。
毎朝早くから大合唱で遅く寝た私を起こしてくれます。

左奥の緑の家が自宅で，白いドームが屋上に乗っています。
時にはこのドームの壁でも合唱していますよ。

M8,M20と 肉球？星雲

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の4枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，4cmF6ガイド鏡+Atik-16ICでオートガイド
　(途中ガイドの不具合で構図が変わったのでコンポジットがずれています)

先日の網状星雲の前に撮ったM8,M20付近です。

猫好きの妻に“肉球星雲”というのがあると言ったら
ぜひ撮影して欲しいというので
この時期，随分西に傾いていたのですが，何とか40分撮影できました。

でも肉球はカラーでないとそれらしくないですね。
来年までにはRGB合成をマスターして再チャレンジしなくては。

比較用に(笑) 昼寝中のうちの猫の手。
暗黒肉球とでも言いましょうか。この子は真っ黒けの肉球をしています。

網状星雲

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7μm)
・MXⅡ赤道儀，4cmF6ガイド鏡+Atik-16ICでオートガイド

昨夜は久しぶりに良い天気でしたので網状星雲付などを撮りました。
珍しく早い時間から快晴だったので，21時過ぎには撮り始め
1時過ぎまでに欲張って４天体も撮影しました。そのうちの１つです。

自宅屋上でのHα撮影なで撮影も処理も簡単です。
画像処理は良くわかっていないのですが
その昔中心付近で超新星が爆発した残骸であることはわかるようです。

Atik-383L+の冷却温度設定は-15℃で撮影していましたが
このところの猛暑で21時頃でもドーム内は30℃以上あります。
冷却する前のCCD温度は31℃もあったので-15℃はギリギリでした。

少しですがカメラと冷却CCDのスケアリングを触ってみました。
気のせいか星像は若干良くなったようです。

Hαフィルターは枠付の31.7mmを使っています。
有効径は27φ程ですがカメラレンズなのでケラレは少ないようです。
ただ光学系の周辺減光が目立つのでフラット補正をしなくてはいけないです。
明らかに中央がポッカリと明るくなっていますね。

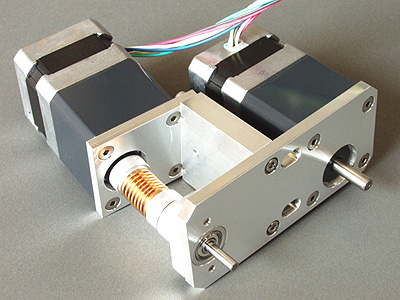

EM-200用低バックラッシュモーターユニット

先にブログで紹介しておりました低バックラッシュモーターを組み込んだ
EM-200用モーターユニットが完成しました。

EM-200赤道儀は，安価なPM型モーター仕様と
強力かつ高速駆動が可能なハイブリッドモーター仕様の２タイプがあります。

PMモーター仕様の機種は
・非自動導入タイプのEM-200,EM200B,USD
・自動導入タイプのTemma2J等でこれらの赤緯体は初期のままです。

一方，ハイブリッド仕様はモーターの背が高いことから
初期の赤緯ハウジングでは極軸望遠鏡の視野が遮られるためため
赤緯ハウジングを大きくしています。”Ｊ”の付かないTemmaタイプです。

今回開発しましたEM-200用低バックラッシュモーターユニットは
EM-200の初期型をハイブリッドモーター仕様に改造するもので
極軸望遠鏡の視野は完全に確保しています。
しかも低バックラッシュモーターユニットを採用する事で
通常のSHギヤタイプと比較して1/4～1/8程度*のバックラッシュです。
赤緯のレスポンスが格段に改善されます。
(*ほぼ同じサイズ，ギヤ比のPK-243A1-SG18と今回採用したモーターを
比較した値，メーカーカタログ値)

開発では赤緯用の駆動軸を延長し，さらにモーターをＸ，Ｙ軸方向に傾ける
レイアウトを採用することで
・極軸望遠鏡の視野確保
・赤緯モーターとパネル取り付け部との干渉防止
・軸延長機構で発生するバックラッシュの排除を実現しました。

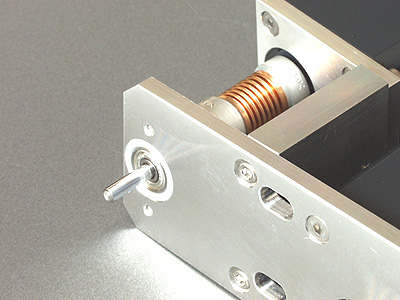

延長機構にはバックラッシュが発生しないユニバーサルカップリングを採用し
延長軸受けは２個のベアリングで保持しています。
ここに僅かでもガタがあるとバックラッシュの原因になるためです。

極軸望遠鏡の視野を確保するだけならギヤの組み合わせで交わす事もできますが
それではバックラッシュの小さいモーター使った意味がなくなります。
総合的にバックラッシュを排除する設計です。

この低バックラッシュ仕様モーターは自動導入コントローラーとの
セット販売を行います。発売開始は9月20日の予定です。

使用するコントローラーのタイプのより３機種からお選びいただけます。
・EM-200用AGS-1S　with低バックラッシュモーター：148,000円
・EM-200用AGS-1B　with低バックラッシュモーター：163,000円
・EM-200用AGS-10(2P)　with低バックラッシュモーター：198,000円

またAGS-1L等からのアップグレードサービスも準備中です。
さらにNJP用，GP-D用等，低バックラッシュモーターも逐次発売開始します。

ドーム内の湿度対策

このところ猛暑が続いていますが湿度も非常に高くなっています。
さすがにこれほど暑くて湿度が高いとドーム内に設置したカメラレンズや
冷却CCDへの影響が気になります。
自宅屋上なので機材を降ろすこともできますが再設定が面倒なので
ほとんどは設置したままなのです。

温度は外気を導入すれば40度を越えることはないのですが
湿度は除湿しないとどうにもならないので写真のように局部除湿を行っています。
ドーム内全体の除湿となると換気ができないうえ
除湿器でさらに温度を上げてしまいますからね。
（クーラーを入れれば問題ないのですが）

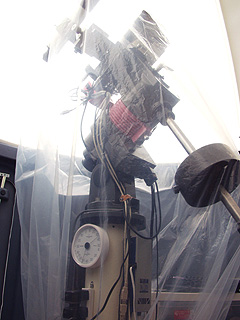

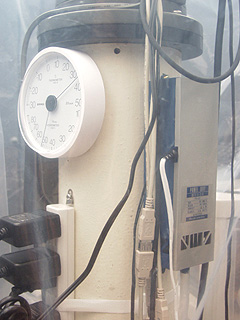

局部除湿といっても，ピラーに除湿器を取り付け
鏡筒までスッポリと大きなビニル袋で包んでいるだけです。

この除湿器は工業製品で制御盤などの除湿用なので信頼性の高いものです。
工業用なのでかなり高価なものですがオークションで2,000円でした。しかも新品！
これでも湿度は50～60%に保てます。
消費電力も12Wなので温度上昇もなく何よりエコですね。

GS-200RC用アリミゾ その後

先のブログで紹介しましたGS-200RC付属のアリガタは
エッジ角がビクセン規格から若干異なっているため
専用アリミゾの開発を検討しておりましたが
下記の理由からアリミゾの開発は断念しております。
ご期待いただいた方には大変申し訳ありません。

・GS-200RC付属のアリガタのエッジ角は約73度ですが
　この角度のカッターは標準に無いため，カッターを特注する必要がありました。
　需要数から見てカッター代金を商品価格に織り込むと
　大幅な価格アップになってしまいます。

・GS-200RCは極端に主鏡側が重いうえ，バックフォーカスが長いので
　重たい冷却CCDを取り付けた場合の重心位置はアリガタの範囲を逸脱します。
　アリミゾと鏡筒の取り付けを何らかの方法でオフセットする必要があり
　新たなオフセットプレートが必要になります。強度も要求されます。

・私が購入したGS-200RCには上記のアリガタが付属していましたが
　今後付属アリガタの仕様変更の可能性もあり
　もし仕様が変更されれば開発は無駄になってしまいます。

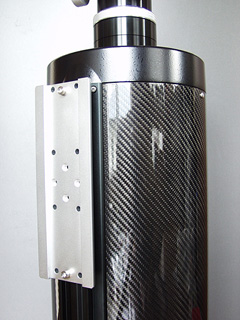

そこで簡易的な代案として写真のようにGS-200RC付属のアリガタに
DP80シリーズのアリガタを縫い合わせる方法をとってみました。
既にDS80シリーズをご使用のお客様には資産を有効活用できます。
DP80シリーズをご注文時にGS-200RC用アリガタをお送りいただければ
無償で縫い合わせ用タップ加工を行います。
ただこの方法の場合極端に重たいカメラの場合オフセットの問題があります。

また，重量級カメラ搭載用として専用鏡筒バンド(TB232L)も製作中です。
鏡筒バンドで固定した場合，強度の高いアリガタを使えば大きなオフセットが可能です。
（GS-200RCのアリガタにDP80を縫い合わせる場合はGS-200のアリガタの
ねじれが懸念されるため大幅なオフセットには不向きと思われます）

専用鏡筒バンドは内径232mmで板厚12mmからフライス加工品です。
他のTBシリーズ同様の形状ですがコストを抑えるため上下同一形状です。
従いまして片側のバンド締め付けは底面側からとなります。
表面処理もプレート等との兼ね合いから銀梨地メッキ処理です。

TB-232Lの価格は49,000円で限定10台分製作中です。完成は8月末の予定です。
このバンドはε180EDやR200SSでもご使用いただけますが
ε180ED用には板厚20mmからの削りだしたTB-232も製作中です。

他機種でも使える事から既に3台分の予約が入っていますので
残りは7台分となっています。売り切れの際はご了承ください。
（ε180ED用のTB232は限定品ではありません）
