月夜のオリオン大星雲 その２

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -20度C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・タカハシTOA-150+TOAレデューサー，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

昨夜はふたごの足元に大きな月がありましたが，まずまずの天気だったので
先日行った赤道儀移動に伴う極軸設定の追い込みを行いました。

極軸望遠鏡で調整したあとにドリフト法で追い込むのですが
オートガイドのキャリブレーション終了後にガイドケーブルを抜けば
グラフ上でのガイド星のずれる方向と傾きで短時間で調整できます。

極軸の調整は早い時間にすんだので
やっと準備の整ったA,O,OやS,A,O撮影のテストも行いました。
強烈な月明かりと薄い雲ごしでしたが，それでもHaとSⅡは何とか写ります。
さすがにOⅢはムリだったのでA,O,OやS,A,O合成はおあずけです。

それから空が明るいとCCD保護ガラスのゴミが目立ちますね～
月が小さくなるのが待ち遠しいです。
写真はアンシャープマスクをかけすぎたため荒れてしまいました。

----------------------------------------------------------

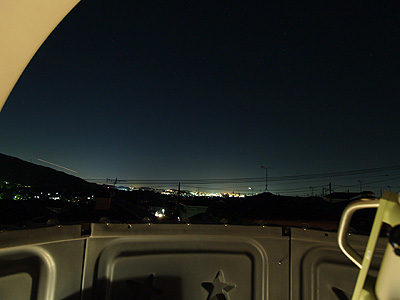

それから極軸追い込み中，暇だったのでドームから北西方向の写真を撮ってみました。
ちょうど福岡空港の方角で離着陸する飛行機の光跡が写っています。
自宅は少し高台なので，その先のベイサイドプレイス博多の塔も見えるので
ファインダーの調整や冷却CCD等の無限遠調整に便利です。

月夜のオリオン大星雲

・Starlight XpressSXV-M25C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・MAMIYA L500mmF6開放
・MS-5赤道儀，FC-50+Meade DSI Proでガイド（昨日アップした写真の構成です）
　
一昨日のしし座流星群は明け方，月が沈んでからの勝負？でしたので
それまでの待ち時間に色々な機材のテスト撮影を行いました。

オリオン座からそう離れていない空で月齢11過ぎの大きな月が輝いていましたが
透明度が良かったので結構良く写ってくれました。
他にバラ星雲なども撮影しましたがカラーの画像処理は良くわかりません。
このM42も以前撮った20分１枚ものよりノイズが多く色も濁ってしまいました。
大きな月の影響ですよね，きっと（笑）
また，カメラ回転の調整を怠り，写野が赤経と赤緯に対し傾いていました。

IC-405(一部拡大)

このところ良いお天気が続いていますが仕事が忙しくてなかなか撮影できません。
昨夜も朝まで晴れそうな良い天気でしたが出張帰りで疲れていたので
21時頃から3時間ほどリモートで撮影しました。

・Atik-383L+ -20度C，20分露出の6枚コンポジット，ダーク,フラット未補正
・TAKAHASHI TOA-150+レデューサー(F5.6)，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド
　クリックで拡大表示

短時間露出で構図は確認していましたが，できた写真は大きく外していたので
トリミングしています。IC-405付近は構図決めが難しい領域みたいです。

またこの鏡筒は気温によるピント位置の移動が大きいのですが
昨夜は外気温に馴染んでいなかったうえ
気温の変化が大きい時間帯の撮影だったのでピントが甘くなってしまいました。

IC-405は勾玉星雲と呼ばれますが一部の拡大なので名前から想像できない
写真になっています。
以下は先日，Zuiko250mmF2で撮影した勾玉星雲(IC-405)とIC-410です。
この写真も構図が悪かったのでトリミングしています。
これだと勾玉に見えますね。

カリフォルニア星雲 再処理

・Atik-383L+ -25度C，10分露出の6枚コンポジット，フラット補正(ダーク補正なし)
・Zuiko250mmF2開放，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，FC-50+Atik-16ICでガイド
クリックでピクセル等倍で表示

先日アップしたZuiko250mmF2で撮影したカリフォルニア星雲ですが
念願の？フラットを撮影できたので再処理しました。
やはり周辺減光が目立たず良いですね。
（フラットがあってないのか周辺が少し明るくなっていますが）

このレンズは銀塩時代の古いレンズなので明るい星が丸く写らないなど
少しの不満は残りますが，用途をナローバンドに絞れば
その明るさを武器にして淡い散光星雲の撮影に威力を発揮しそうです。
またOⅢやSⅡフィルターを使い疑似カラーもトライしてみたいと思っています。

250mmF2星像追い込み

・Atik-383L+ -25度C，10分露出の10枚コンポジット，フラット補正(ダーク補正なし)
・Zuiko250mmF2開放，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，FC-50+Atik-16ICでガイド
クリックで1269×1681ピクセルに拡大表示

昨夜は透明度は良くありませんでしたが晴れていたので
先日から行っているZuiko250mmの星像を追い込みました。

記事の内容とは直接関係ないのですが今回からフラット補正を行っています。
フラット補正の必要性は良くわかっていたのですが，いつも暗くなるころは
バタバタしていてスカイフラットを採るタイミングを逸していました。

本題に戻りますが，結論から言えば
星像への影響はスケアリングよりバックフォーカスのほうが大きかったです。
調整後の写真は８月の撮影と比較ができるようハート星雲を撮りました。

以前と比べ，周辺部のみならず中心部も格段にシャープです。
Ha限定ですが，とてもF2のカメラレンズとは思えない星像になりました。
（中央から右側はほぼ完璧ですが左側（特に左下）はもう少し調整の余地があります）

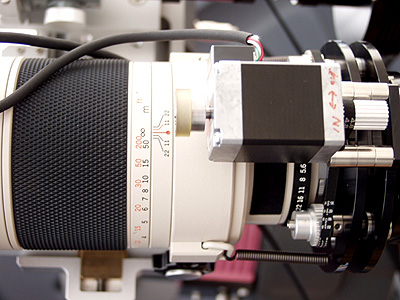

このカメラレンズのピント合わせは上記写真のフォーカサーを使っています。
３カ所のスクリューをタイミングベルトで同時に回しバックフォーカスを調整
していますが，レンズ側のヘリコイドを粗調整，このフォーカサーを微調整
として使っています。

フィルターの併用なのでバックフォーカスが変わりますが
以前はその分をヘリコイド側の調整で対処していました。
レンズ側は∞マークの半分ほどズレた状態で
後はフォーカサー側で調整していましたがこれが間違だったようです。

インナーフォーカスなのでレンズの∞位置は守る必要があることはわかっていましたが
これほど厳密でないと星像に大きく影響するとは思っていませんでした。

レンズの∞位置でピントが合うようにバックフォーカスを調整することで
ほとんど満足できる星像になりましたが念のためにスケアリングも確認しました。
スケアリングの調整はフォーカサーのベルトが掛かったプーリーと
スクリューの固定ネジを緩めると１つのスクリューを単独で回せます。
調整はフォーカスモードで４隅の星像を見ながら行うのですが
通常の押し引きネジ式とは違い１本のスクリューを回すだけなのでいたって簡単です。
写真は六角レンチで１つのスクリューを調整している様子で１回転で200μm動きます。

下の写真は中央から右下部の1/4（座標の第４象限）のピクセル等倍です。
10分露出１枚でコンポジットやダーク補正は行っていません。
左上が写野中央になります。

250mmF2とカメラのスケアリング

・Atik-383L+ -25度C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，FC-50+Atik-16ICでガイド
クリックで1269×1681ピクセルに拡大表示

ロックナットの締め具合でスケアリングがズレることは先日のブログで紹介しましたが
そのことに気づかずフォカサー側でスケアリングを触っていたので
一端原点にかえり「調整０」で撮影してみました。勿論ロックナットは使っていません。

結果は全面でほぼ満足できる星像になったので
このシステムでは積極的にスケアリングをいじる必要はなさそうです。

F2のカメラレンズですのでHaでも星像は歪み，特に周辺部は顕著ですが
これはスケアリングの影響ではないようです。
ピントをずらしながら試写しましたがほとんどかわりませんでした。
またカメラを回転しても星像に変化はないので少なくともカメラのCCD面が傾いて
いるようなことはないようです。
(F2の深度とこのレンズの最小星像，及びピント合わせ時の移動量から推測して
50μm程度は許容できる（わからない）と思います）

厳しく言えば４隅の星像が均一でないので少しの調整余地はありそうです。
たぶんレンズ側に問題があるのでしょうがスケアリング調整で直るかは微妙ですね。
なにせF2の開放ですから。

---------------------------------------------------------------

写真は昨夜撮影したのですが，24時頃のドーム内の気温は13度ほどでした。
寒かったのですがカメラは余裕で-25度まで冷えていました。
他にSH2-216と言うぎょしゃ座にある，丸く広がった淡い散光星雲を取りましたが
２時間でも全く歯が立ちませんでした。

オリオン座中心部

・Atik-383L+ -20度C，10分露出の4枚コンポジット，ダーク，フラット補正なし
・Zuiko250mm F2開放，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，FC-50+Atik-16ICでガイド

昨夜は出張から帰宅したのが24時近かったのですが，良く晴れていたので
Zuiko250mmでオリオン座を撮影しました。
先日のスケアリング不良対策も済ませてなかったので片ボケになっています。

片ボケ，構図が窮屈，低高度での撮影，露出不足など
まだまだですが，Haでは初のオリオンなのでアップしておきます。

それにしてもM42の明るいところと淡いガスの輝度差にはお手上げです。
マスク処理？とかを駆使しないとムリなのでしょうね。

ハートレー彗星と二重星団





・EOS40D，ISO400，1分露出の10枚コンポジット(JPEG画像)
・ZUIKO 250mmF2開放
・MXⅡ赤道儀自動追尾

先ほど自宅で撮影したハートレー彗星です。
今日は夕方まで雨が降っていましたが暗くなるころから急速に快復して
22時頃には雲間から何とか撮影出きる状態になりました。
透明度が高かったので自宅での撮影にしては良く写ってくれました。

RAWデータも同時記録する設定にしていたのに
なぜかJPEGだけしか記録されません。
途中で何度か設定し直しましたがダメでした。どうしたのでしょう？

SH2-171,NGC7822(ケフェウス座)



クリックで1200×1600ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の10枚コンポジット，ダーク，フラット補正なし
・MAMIYA L500mmF6開放，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，FC-50+Atik-16ICでガイド

SH2-171とNGC7822はカシオペア座とケフェウス座の境界付近にある散光星雲です。
いずれも淡いので(北側のNGC7822は特に淡い)明るい望遠レンズで狙いたいところ
でしたが，昨夜は満月前の大きな月があったので暗いレンズで撮影してみました。
F6の100分では全く露出不足で荒れています。

----------------------------------------------------------------

この写真もMAMIYAの67用レンズを使用していますが銀塩時代の67の定番といえば
PENTAX67でした。
私は早い時期に35mm判から67に移行したため，
35mmのレンズは極僅かしか手元に残っていませんが
67はまだまだ銀塩での可能性がありそうなのでそのまま残しています。

これらの資産をデジタルでも生かせないか一部のレンズで試してはいますが
写真をアップ出きるほどの結果は得られていません。
35mmより解像度が低いことは想定していましたが残念ですね。

ご紹介しているMAMIYAの67用APOレンズはデジタルでも充分楽しめます。
先日ご紹介しました250mmF4.5は，PENTAXの同じような焦点距離のレンズなら
３～４本は買えるほど高価なものでした。
高性能で個体差が少ないのは当然かもしれませんがこれらの中古品は安価です。
天体望遠鏡用のレデューサー程度の価格で入手できます。

銀塩レンズのデジタル適応 「MAMIYA RB67 L500mmF6L」



クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，15分露出の8枚コンポジット，ダーク，フラット補正なし
・MAMIYA L500mmF6開放，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，FC-50+Atik-16ICでガイド

引き続き銀塩時代の望遠レンズでRB67用のL500mmF6Lです。
７群７枚のレンズ構成の内，超低分散ガラス２枚，異常分散ガラスを４枚も
使った超色消しレンズです。カラーは以前写真を見てください。

このレンズもカメラレンズとしてはトップクラスの性能です。
望遠鏡で言えばボーグ77EDやSKY90，FSQ85EDと良くにたスペックになりますが
さすがにFSQ85EDなどのシャープさには遠く及びません。

全長27cm，重さ2.3kgなので海外遠征には重宝しそうです。
このレンズも広いイメージサークルなのでラージフォマットで使ってみたいです。

色々なレンズの性能を探って楽しんでいますので構図は問わないでください（笑）
いつも長辺方向を赤緯軸に合わせていますが
さすがにこの対象では９０度回転すべきでした。

そういえばどなたかのブログで拝見しましたが
当地の方はカリフォルニア星雲を「島根県星雲」と呼んでおられるとか。
私も以前からカリフォルニア半島のイメージが沸かなかったので
島根県星雲に一票です。ちゃんと宍道湖もありますしね。
