接眼部撓みの検証

このところGS-200RC調整の記事ばかりですが
乗りかかった舟？で今回はクレイフォード接眼部の撓みを調べてみました。
結果にある程度の定量性を持たせるためダイヤルゲージで計測しています。
なお，計測は簡易的なのでダイヤルゲージステーの撓みなど
それなりの誤差がありますので参考程度とお考えください。

方法は上記写真のとおり，接眼部固定部（クランプ部）と
カメラのCCD面付近の相対位置をダイヤルゲージで計測しました。
カメラ周りの重量は1.3kg，ドローチューブの繰り出しは22mm位置です。

結果は上の写真とおりで最大で，8/100mm(80μm)撓んでいます。
・左が天頂を向いた時で撓みゼロ位置（基準位置）
・右が水平を向いた位置で撓み最大点

2時間程度の撮影での姿勢変化では上記の1/4ほどなので
撮影への影響はないと思います。ただガイドはオフアキが前提となるでしょう。

また，ピント合わせの関係上ドローチューブのロックは外していますが
繰り出し方向は上記よりさらに少なくなっています。

ついでに鏡筒がどの程度撓んでいるかを測定したのが上の写真です。
基準点がアリガタ面なので参考程度ですが
天頂を向けるた状態から写真の状態にすると25/100mm(250μm)も撓みます。

GS-200(250)RCはバックフォーカスが異常に長いので
バッフル部へかかるモーメント荷重でカーボン鏡筒が変形したためでしょう。
上記の３倍にもなるでドローチューブよりこの影響が出ないか心配ですね。
（オフアキガイドなので流れることはないと思いますが
視野の傾きで四隅の星像に微妙に影響がでるかもしれません）

9月16日追記
上記の件で光学設計に詳しい方に訪ねたところ接眼部の傾きは大した問題ではないが
主鏡も同時に傾いていればその影響は大きいとのことでした。
写真の位置で250μmなので主鏡端付近では光軸に対して100μmほど傾きます。

GS-200RCの光軸調整 その４

・Atik-383L+ -15度C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・KASAI GS-200RC，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

昨日までの調査で，GS-200RCの周辺星像悪化の原因は
ドローチューブ繰り出し部の傾きと光軸のズレであることまではわかったので
それぞれの調整後の確認を行いました。

光軸調整は副鏡のセンターマークも完全に同心円になるように
主鏡と副鏡で追い込んでいましたが
実際に恒星を見ると焦点像の明るい点が大きくずれていて全くダメです。

明らかに副鏡が合ってない症状なので恒星像で再調整したところ
副鏡のセンターマークは元の位置(光軸調整その２の位置)に戻ってしまいました。
やはり代理店推奨のとおりこのマークは無視したほうが良いみたいです。

今夜は霞が酷く２等星も良く見えないほどでしたが
調整後の星像確認のため撮影してみました。
まだ完璧とは言えませんがほぼ満足のゆく星像に近づいたみたいです。

--------------------------------------------------------------

光軸調整とは関係ありませんが
今回の写りは9月3日のTOA-150の写りには全く及ばないようです。
TOAは露出時間が半分ですがずっと濃く写っています。
空の状態も似たような状況だったので
わざわざGSで散光星雲を撮ることもないようですね。

撮影後さらに光軸を追い込みたかったのですがシーイングが悪く
300倍の倍率では焦点像が見にくいので今夜は止めました。

シーイングは悪かったのですが，300倍でもジフラクションリングが
見えるのでGS-200RCは基本性能が高いことは間違いないと思います。
反射式全てに言えることですが
十分に性能を引き出すためにはそれなりの調整や手を入れることは必要です。
数時間の調整で方向性が見えてきたので
後は少しずつ追い込めばさらに素晴らしい星像を見せてくれそうです。

なお私のカメラの重量ではクレイフォード接眼部への不安は全くありません。
この写真のようにピントのロックも取り外しています。

GS-200RC光軸調整 その２

昨日，主鏡や副鏡が同心円になるように主鏡の光軸調整を行い
その後のテスト撮影ではかなり改善されましたが
眼視で恒星像を観察するとまだまだずれていました。

そこで，恒星像を観察しながら
（焦点外（内）像で主鏡を，焦点像で副鏡を）調整しました。

ほぼ満足行くところまで調整できたのですが
どう調整しても焦点付近の星像がやや伸びているので
副鏡センターマークのことが気になります。
副鏡は球面でないのでやはりセンターリングは必要と思うし
当然中心にマーキングされているでしょう。
ただ，構造上副鏡のセンターリングはできないようなので
一度分解してみたいと思ってます。

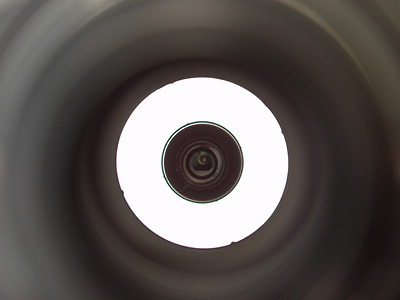

写真は恒星像を観察しながら主，副鏡を合わせた状態です。
カメラ位置の影響で同心円から少しずれていますが
センターリングアイピースでは副鏡のセンターマーク以外は同心円です。
なお，センターマーク（中央上部やや右寄りの黒い丸）がわかりるように
露出しているのでスパイダーは殆ど写っていません。

GS-200RCの光軸調整

昨日の写真で片側が大きく流れたのは，やはり主鏡の光軸ズレが原因のようです。

ファーストライト時はあまり気づきませんでしたが接眼部にカメラなどの
荷重がかかったことでバッフル（＝主鏡）が僅かに傾いたのかもしれません。

接眼部から覗く簡易的な方法で主鏡を調整し，テスト撮影したのが上の写真です。
周辺部は昨日よりかなり良くなっています。
ただ今夜はシーイングが悪いためか微光星は昨夜よりぼけていますね。

雲が多くなったので撮影は止めて，星を見ながらさらに主鏡の光軸を
追い込みました。
簡易的な方法で調整しただけでは実際の星で確認するとまだずれています。

また焦点付近で中心の明るい点が中心から外れるので
副鏡の光軸もずれているようです。
これも焦点付近の星像を見ながら調整しました。

観測所の40cmカセグレンもそうですが
接眼部から同心円になるように調整しただけでは眼視に耐える調整はできません。
眼視に耐えれば写真には問題ないと思うのですが
調整と試写を繰り返し検証するしかないと思っています。

GS-200RCセカンドライト 失敗例

昨夜は素晴らしい天気でした。
透明度も良く，自宅でこれほど秋の銀河が見えることは珍しいほどでした。
曇る心配もなかったので放置撮影したのですが結果的にそれが良くなかったようです。

GS-200RCは届いた時に恒星を使って光軸確認を行いましたが
副鏡が少しずれている程度だったので特に調整はしていませんでした。
（接眼部から覗いて主鏡や副鏡が同心円からずれるほどの大きなズレではありまん）

ファーストライトでは四隅が回転状に延びていたので
念のために２インチスリーブなどを再調整してのセカンドライトでしたが
結果はご覧のとおり片側が大きく放射状に伸びています。

Ｆ８直焦点なので接眼部のスケアリングが少々ずれた程度ではこれほど伸びることは
考えにくいので光軸がずれたようです。
朝起きてから覗いてみると確かに主鏡と副鏡は同心円からずれていました。

放置撮影なので中央でピント合わせした後は撮影画像をチェックしなかったので
全て伸びた写真となってしまいました。

------------------------------------------------------------------

GS-200RCの(250も？)主鏡保持はバッフル部で行っていますが
バッフル部と接眼部は一体構造のため
主鏡の光軸調整ネジでは鏡筒（副鏡）に対して主鏡と接眼部が一緒に動きます。

つまり主鏡の光軸と接眼部（＝像面）の調整はできないのです。
シュミカセのように主鏡が球面ならこれでも良いのでしょうが
RCの主鏡は球面ではないのです。
疑問はのこりますがＦが大きいので主鏡の光軸が合えばそれで充分なのでしょう。

また副鏡にセンターマークが打ってありますが，私の個体はかなりずれています。
副鏡の光軸調整では傾きしか変わらないので，輸入業者に訪ねたところ
センターマークは無視して欲しいとのことでした。

いずれにせよ光軸を触ってみてどのような結果になるかテストしてみます。

原因が光軸か断定はできませんが失敗例としてアップしておきます。

・Atik-383L+ -15度C，10分露出の10枚コンポジット，ダーク，フラット補正なし
・KASAI GS-200RC，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

TOA-150 VS GS-200RC



・TOA-150+TOAレデューサー＋Hαフィルター(7nm)，10分露出×3枚コンポジット



・GS-200RC+Hαフィルター(7nm)，10分露出×4枚コンポジット

Hα撮影に限ってですがTOA-150とGS-200RCの比較を行ってみました。
GS-200RCはファーストライトなのでオフアキガイドの調整などで手こずりました。
レデューサーをつけたいのですがまだ入荷しませんのでF8直焦点です。

撮影日が違ったり，露出時間もTOAは30分，GSは40分と同一条件ではありませんが
ある程度は参考になると思います。
TOAでの撮影した一昨日は雲が多く透明度も悪かったのですが
GSで撮影した昨夜は快晴で透明度も良かったです。

TOAの実効F値は６弱，GSの実効F値は10弱程度でしょう。
予想していたこととはいえ，気軽に楽しむには３倍の差はあまりに大きいようです。
やはりGSは当初の計画どおり明るい天体用と割り切った方が良いみたいで
Hαだと1～2時間しか撮影できない平日の夜では全くムリです。

ちなみにZuikoで40分露出した場合はこのような写りです。
GSと同じ撮影条件ですが，軽い処理なのでずっと滑らかです。

なおこの２枚の写真から計測したTOA150の焦点距離は860mmでFは5.7になりました。
バックフォーカスをギリギリまで長くしているのでメーカーのシステムチャート
を参考にすればF5.3近くなっていてもよいのですが？
GS-200RCの焦点距離が公表値と違うハズはないのでなにか間違っているようです。

北アメリカ星雲 南部







・Atik-383L+ -15度C，10分露出の3枚コンポジット，ダーク，フラット補正なし
・タカハシTOA-150+TOAレデューサー，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

昨日の昼間は良い天気だったので期待していたのですが
夜は雲が多く透明度も悪い空でした。
ペガサスの四辺形が良く見ないほどでしたが撮影してみました。

雲の襲来で８カット中使えるのは３カットで，さすがにトータル30分では露出不足です。

ただ透明度の影響はそれほど強く出ていないようです。

このような環境での写り方を残す意味でアップしておきます。

ところで先日のブログにリモートディスクトップの調子が悪いと書きましたが，なんといつの間にか操作される側のPCのIPアドレスが，「xxx．xxx.．xx.．10」から，「xxx．xxx.．xx.．5」に変わっていました。こんな事ってあるのでしょうか？



IC1396の一部拡大(ケフェウス座)

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の7枚コンポジット，ダーク，フラット補正なし
・タカハシTOA-150+TOAレデューサー，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

8月30日に撮影したIC1396の一部拡大です。
当日は近くに満月過ぎの月がいましたが
透明度が良かったせいか影響はあまりないようです。

最近TOA-150で撮影していますがさすがにシャープですね。
明るさを稼ぐため，レデューサーとカメラ間の距離を最大源まで伸ばしていますが
星像への影響はないようです。
それでも実効Ｆ値は５程度なのですがコントラストが高いので
淡い散光星雲は予想以上に写ってくれます。

ただ，私のTOA-150は眼視で恒星像を詳しく見ると僅かな光軸ズレがわかります。
そのうちじっくり時間をかけて調整したいのですが
写真では全く問題ないのでしばらくはこのまま撮影を続けても良いかとも思っています。

ところでこの日からドームのパソコンが
リモートディスクトップでつながらなくなってしまいました。
以前も時々調子の悪いことがあったのですが原因がわかりません。
無線LANで接続していますが電波の強さとか関係あるのでしょうか？

TOA-150 ファーストライト

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・タカハシTOA-150+TOAレデューサー，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

このところカメラレンズ＋Ｈαフィルターで散光星雲の撮影を楽しんでいますが
もう少し拡大撮影したくてTOA-150で撮ってみました。

TOA-150はレデューサーを付けてもＦは5.7(標準状態)なので
いつものカメラレンズに比べ３絞り分も暗くなります。
写りを心配しましたが，１時間の露出でもそこそこ写ってくれました。

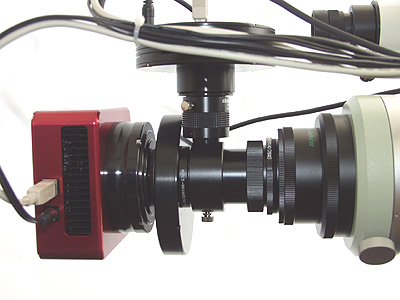

なお，少しでも明るくするために写真のように
レデューサーとカメラの間を標準状態より長くとっています。
レデューサーからCCD面までは約130mmもあり
これ以上長くすると現状の鏡筒ではピントがでなくなる限界付近です。
たぶんF5近くまで明るくなっていると思います。

オフアキはシュミカセ用を改造して使っているので口径が小さいのですが
ケラレはないようです。フィルターは31.7mmのねじ込みタイプを使用しています。

左上（ペリカンを狙う獣の目に見えるあたり）と右下のピント位置が違いますが
原因は何でしょうね？この写真で推測すると数百ミクロンはずれているようですが。
F2のカメラレンズはあまり気にならないのでCCDのスケアリングではなさそうです。

SH2-129(ケフェウス座)

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の8枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド

SH2-129は淡いのでやや強めに処理しました。
対象が丸く広がっていることもあり中央集光が目立ちますねフラット補正せねば～。

薄明が残っている内に青空フラットを撮ろうと思っているのですが
一杯やっているといつの間にか空は暗くなりチャンスを逃すのです。
