NGC281(カシオペア座)

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，15分露出の4枚コンポジット，ダーク，フラット補正なし
・タカハシTOA-150+TOAレデューサー，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

一昨日のペリカン星雲と一緒に撮ったカシオペア座のNGC281です。

現在，TOA0-150に試作したフォーカサーはMAMIYAのAPOレンズ用に使っているので
ファーストライトは手でピント合わせしました。
F値が5程度なので手動でも何とかなるのですが，ピント調整時は常に
ドローチューブクランプを締めたり緩めたりせねばならず面倒です。

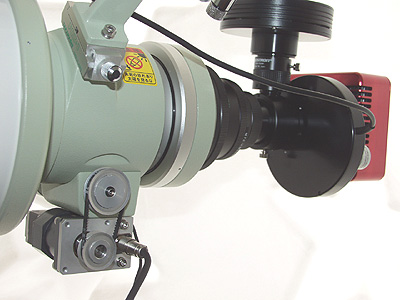

そこで早速ドローチューブのツマミ部にモーターを取り付けました。
モーターと取付け金具類は赤道儀用の流用ですが
ハーモニックドライブとタイミングベルト駆動なのでバックラッシュはありません。
もちろんクランプしなくともカメラの重量でズレ落ちることはありません。

小口径望遠鏡のラック・ピニオン式ドローチューブは，構造上回転や遊びがあるため
電動化してもバックラッシュが多くて使いにくいのですが
TOA-150のドローチューブ部はしっかりした作りなので充分実用になりそうです。

今回のフォカサーは計算上，モーター1ステップ約1μm駆動します。
繰り返し再現性は10μm以下のなので，20～30μmオーダーでのピント調整はできそうです。
また，β-SGRでもコントロールできるのでセミオートフォーカスやフォーカス解析も行えます。

TOA-150 ファーストライト

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の6枚コンポジット，ダーク，フラット補正なし
・タカハシTOA-150+TOAレデューサー，バーダーHαフィルター(7nm)
・MXⅡ赤道儀，Atik-16ICでオフアキシスガイド

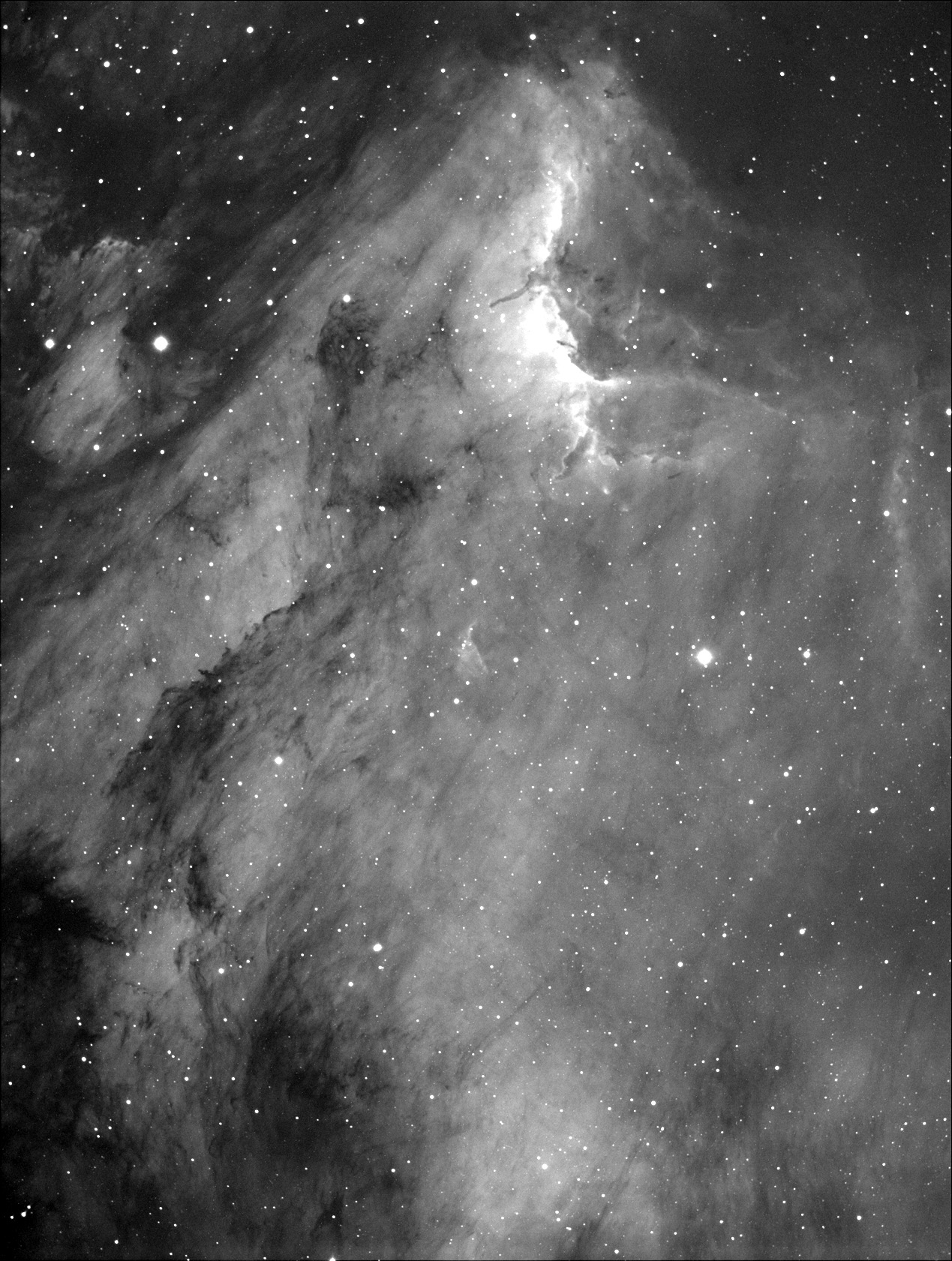

このところカメラレンズ＋Ｈαフィルターで散光星雲の撮影を楽しんでいますが
もう少し拡大撮影したくてTOA-150で撮ってみました。

TOA-150はレデューサーを付けてもＦは5.7(標準状態)なので
いつものカメラレンズに比べ３絞り分も暗くなります。
写りを心配しましたが，１時間の露出でもそこそこ写ってくれました。

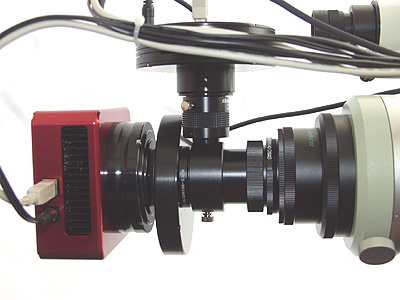

なお，少しでも明るくするために写真のように
レデューサーとカメラの間を標準状態より長くとっています。
レデューサーからCCD面までは約130mmもあり
これ以上長くすると現状の鏡筒ではピントがでなくなる限界付近です。
たぶんF5近くまで明るくなっていると思います。

オフアキはシュミカセ用を改造して使っているので口径が小さいのですが
ケラレはないようです。フィルターは31.7mmのねじ込みタイプを使用しています。

左上（ペリカンを狙う獣の目に見えるあたり）と右下のピント位置が違いますが
原因は何でしょうね？この写真で推測すると数百ミクロンはずれているようですが。
F2のカメラレンズはあまり気にならないのでCCDのスケアリングではなさそうです。

コリメーターの高性能化

コリメーターでカメラレンズのテストを行っていることは以前ご紹介しましたが
色々なレンズで遊んでいるうちに手持ちの天体望遠鏡もみてみたくなりました。

早速，写真の小型フローライトなどをテストすると焦点像がわずかですがいびつです。
変だなと思い望遠鏡を回転させてみてもそのいびつな像は回転しません。
そうなんですね～テストされる側がコリメーターよりずっと高性能なので
コリメーターのレンズの収差が見えているようです。
試しにコリメーターのレンズを回転させるといびつな星像が回転するので
間違いないでしょう。

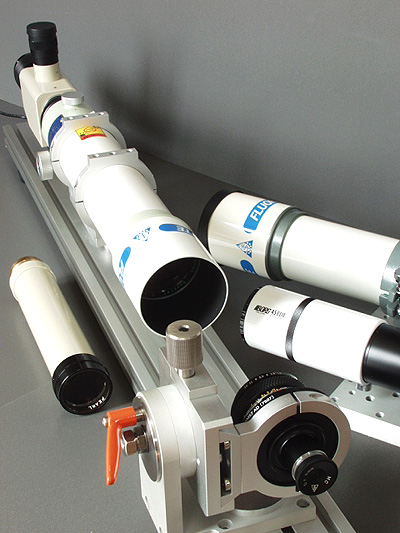

そこでコリメーターの鏡筒部分をFC-60に交換し高性能化を図りました。
FC-60は小型望遠鏡の中では圧倒的に高性能機です。
日食時にしか出番がなくいつも遊んでいたのでちょうどよかったです。
（FC-60の左側が取り外したコリメーターの鏡筒です）

これでFC-50を検査すると綺麗な焦点像がみえるようになりました。
また，カメラ用の望遠レンズをテストすると以前より良くなったものもあります。
望遠鏡と同じで高性能なカメラレンズはコリメーターより上だったのでしょう。

------------------------------------------------------------

この性能アップしたコリメーターは
この秋に西はりま天文台で開催される「星空研究会」に持参します。
夜の部のお遊び程度ですが，お手持ちのカメラレンズをテストしたい方は持参ください。
中心像のみの検査ですがレンズの組み込みズレや圧迫，色収差などが良くわかります。またどの程度絞るとシャープになるかも把握できます。
（仮マウントでも絞れる機種のみですが）

ただし当日準備するマウントは以下のみです。
下記以外は変換アダプターが必要です。
・CANON EF，OLYMPUS OM，MAMIYA645，PENTAX645，PENTAX67

なお中判レンズは，たまたま変換アダプターを所有しているので持って行きますが
レンズの設計が35mm用よりラフなので，極一部を除き満足な結果は得られないと思います。

望遠レンズの保持

望遠レンズにはレンズを三脚に固定するための台座がついていますが
長時間露出する天体撮影においては強度に不安があるものが多いようです。

特に重量級のレンズでは露出中に自重でずれることが多いようですが
私のZuiko250mmF2の台座は比較的しっかりしているので
これまで不具合は感じませんでした。

ただこれからさらに長時間露出で淡い天体を狙いたいので

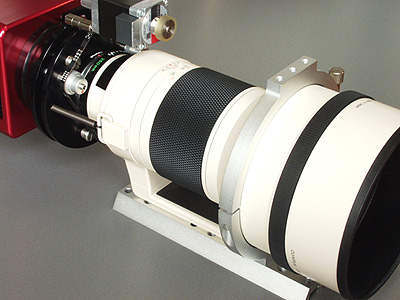

念のために重たい前玉付近をバンドで固定することにしました。

最初は既成のバンドで代用できないかいろいろ試してみましたが
鏡胴が大きいためちょうど良いものはなく結局ワンオフで作ることになりました。
ピッタリに作ったので少し緩めればレンズの回転も容易です。

通常ワンオフの加工費は量産品の２～３倍になりますが
GS-200RC用のバンドと一緒に加工したので割安でした。

SH2-129(ケフェウス座)

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の8枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド

SH2-129は淡いのでやや強めに処理しました。
対象が丸く広がっていることもあり中央集光が目立ちますねフラット補正せねば～。

薄明が残っている内に青空フラットを撮ろうと思っているのですが
一杯やっているといつの間にか空は暗くなりチャンスを逃すのです。

サドルの西側(はくちょう座)

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の4枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド

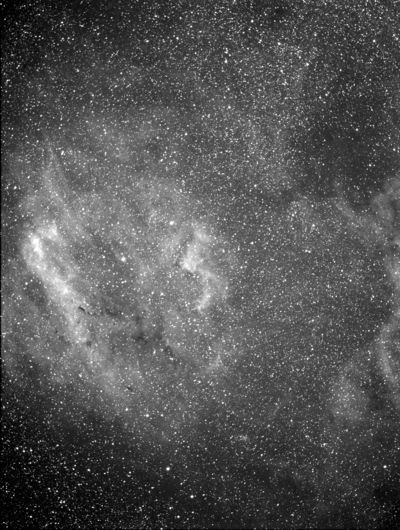

はくちょうのサドルの直ぐ西の領域です。
この付近はメジャーな濃い部分の北側にモヤモヤとした淡いガスが広がっているので
まとめて撮ろうと思いましたがダメでした。構図ミスです。
まとまりを良くするためにはもう少し南，モヤモヤを撮るならずっと北ですね。
またリベンジします。

ところで左下の濃い暗黒部はオオカミの口に見えませんか？
上下逆ですが，私には大きな口を開けて右上を睨んでいるように見えます。

この写真は撮り溜め分ですが昨夜も撮影しました。
昨夜は良く晴れていましたが非常に蒸し暑く
空は水蒸気で霞んでいたので他のシステムのテストにとどめました。
ただドームは暑くても涼しい別室からリモートで操作できるので快適です。
昨日紹介したとおり，赤道儀は大きくシフトしているので
ドームでのケラレも心配なく撮影できます。

赤道儀の据え付け位置シフト

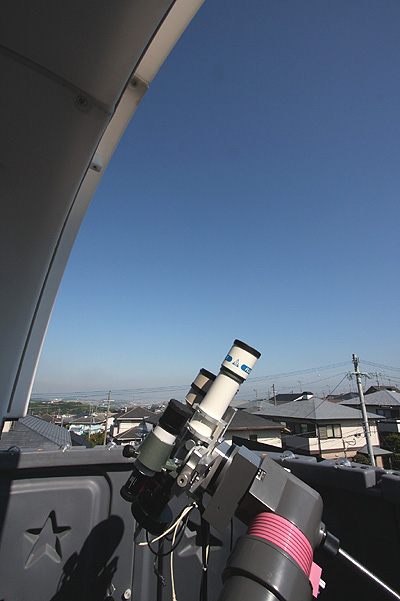

先日少しふれましたがドーム内の赤道儀位置を大きく北へシフトしました。
予め南北にシフト出きる床構造にしていましたので簡単な作業です。

一般的なスリットタイプのドームでは赤道儀はドームのほぼ中央に据えますが
私のドーム(国際光器様扱いのPOD)はドームの半分が開くタイプなので
中央に据えると天頂付近が見えなくなります。

そのためこの春の据え付け時から南側にシフトしていましたが
北アメリカ星雲などの北に寄った対象は
高度が高くなるとドームでけられ長時間の撮影ができませんでした。

今回，北へシフトしたことで緯度が20度より北の天体はドームを開くだけで
長時間の連続撮影ができます。全天のうち，北側の2/3ほどは撮影できます。
このドームは運用上の制約はありますが
ドームを回転せずに6時間以上も撮影できるのは大きなメリットです。

ぎょしゃの散光星雲を撮り終えてオリオンに移るまではしばらくこの位置です。

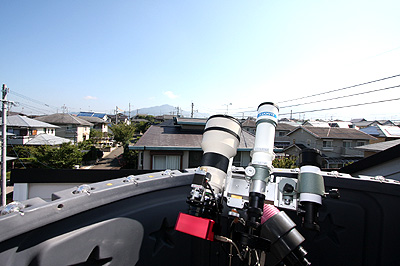

写真でカメラが向いているのは北東でこの方向には大きな町はなく比較的暗い空です。
概ねM31付近の緯度ですね。

SH2-119(はくちょう座)

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の8枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド

昨日は北アメリカ星雲の南側をアップしましたが今日は東側に広がるSH2-119です。
ペリカン星雲と同じくらいの大きさですが
普通は北アメリカ星雲とペリカン星雲を並べて撮るのであまり写されないようです。

昨日の南側もですが，２倍ほど広い写野で撮ると北アメリカなどと一緒に入りそうです。

昨夜も撮影しましたがこのところの好天続きでかなり撮り溜めできました。
レンズの明るさにものを言わせただけの撮影で，フラット補正も行っていませんが
難しいことは抜きにして楽しんでいます。

北アメリカ星雲 南付近

クリックで1269×1681ピクセルに拡大表示

・Atik-383L+ -15度C，10分露出の8枚コンポジット，ダーク，フラット補正なし
・Zuiko250mmF2開放+バーダーHαフィルター(7nm)
・MXⅡ赤道儀，5cmF8ガイド鏡+Atik-16ICでオートガイド

8月7日に撮影した北アメリカ星雲の南に広がる散光星雲です。
この当たりのICやSHナンバーがないのか調べてみましたがわかりませんでした。
北アメリカ星雲(NGC7000)やペリカン星雲(IC5070)も含めて
このあたり全てがSH2-117なのでしょうか？

散光星雲が入り組んていて結構見応えがありますね。
150mm程度で撮ると北アメリカ星雲と一緒に入りますが
かなり明るさが違うので私には上手に処理できないようです。
北アメリカの一部は完全につぶれていますので。

銀塩レンズのデジタル適応 －個体差比較

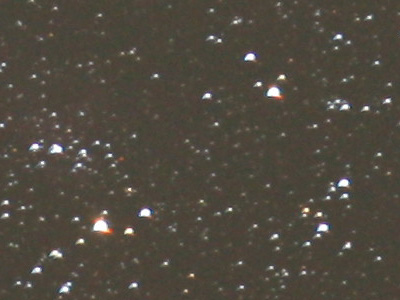

カメラレンズは特に個体差が大きいのですが実例を紹介します。

撮影条件は異なりますが，α社製300mmF2.8の同一機種２個体で撮影したサンプルで
中央付近を400×300ピクセルで切り出います。全て絞りは開放です。

不良な個体はメーカーでレンズエレメントを１枚ずつ交換しながら
出きるだけ改善したとのことですが，良好な個体と比べればまだ不満が残る星像です。

以下の掲載写真はお客様からご提供いただいたものです。

【良好な個体の例】

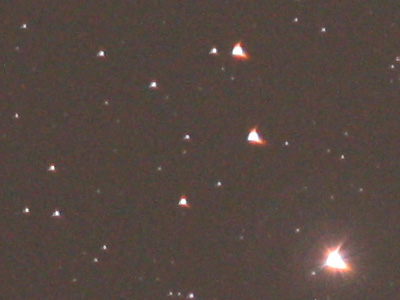

【不良な個体の例 ： メーカー修理前】

【不良な個体の例 ： メーカー修理後（レンズエレメント交換）】
